Mit mond a kivitelező, és mit mutat a tervdokumentáció?

Új építésű családi ház vásárlás előtti szemléjén jártam. Ilyenkor a megbízóm a legtöbbször egyetlen kérdésre vár választ: mit vesz meg valójában. A munkám ezért két szálon fut. Egyrészt összevetem a helyszínen elhangzottakat az előzetesen megkapott tervdokumentációval, másrészt megnézem, hogy a megvalósult megoldások műszakilag és üzemeltetési szempontból is jól szolgálják-e a tulajdonost. Ebben az esetben a kettő nem teljesen fedte egymást.

1. kép: A ház a tervdokumentáció látványterve szerint – a megvalósult épület ettől néhány ponton eltér

1. Amit a szemle megerősített

Kezdem a jó hírrel, mert abból volt több. A kivitelezésben részt vevő személy által ismertetett műszaki megoldások a tervdokumentációval több ponton egyeztek: a falazatok és a nyílásáthidalók betonacél szerelése, valamint az EPS zsaluelem szerkezeti vastagsága. Utóbbit a helyszíni mérésem is igazolta – ez fontos, mert a zsaluelemes falszerkezetnél a betonmag vastagsága határozza meg a teherbírást.

Az elmondottak szerint a vasbeton aljzatlemez erős, kétsoros betonacél szereléssel készült. A lábazati vonalban, a talajszint alatt mintegy 30 cm mélyen XPS peremszigetelés található. A parapet nélküli nyílászárók küszöbszintjük alatt teherhordó, hőhídmentes megtámasztással kerültek beépítésre – ez a részlet gyakran marad el, pedig a padlószintig lenyúló üvegfelületeknél itt keletkezik a legnagyobb hőveszteség. A padló rétegrendjében 8 cm vastag lépésálló polisztirol hőszigetelés van, a fal- és tetősík csomópontok pedig hőhídmentes kialakítással készültek.

A csapadékvíz elvezetése szintén rendben volt: az ereszcsatorna függőleges levezetője zárt rendszerben, az épülettől megfelelő távolságra elhelyezett, geotextíliával körülhatárolt szikkasztóba vezet. Előző esettanulmányaim után talán nem meglepő, mennyire örülök, ha ezt a pontot kipipálhatom.

2. A tetőszerkezet: ahol eltérés mutatkozott

Itt viszont a kivitelező állításai eltértek a tervektől. A dokumentációban szereplő 10×15-ös szarufák helyett 10×25-ös méretű faanyag beépítéséről számolt be, a táblás kőzetgyapot hőszigetelést pedig a szarufák közé, a teljes tetősík mentén helyezték el.

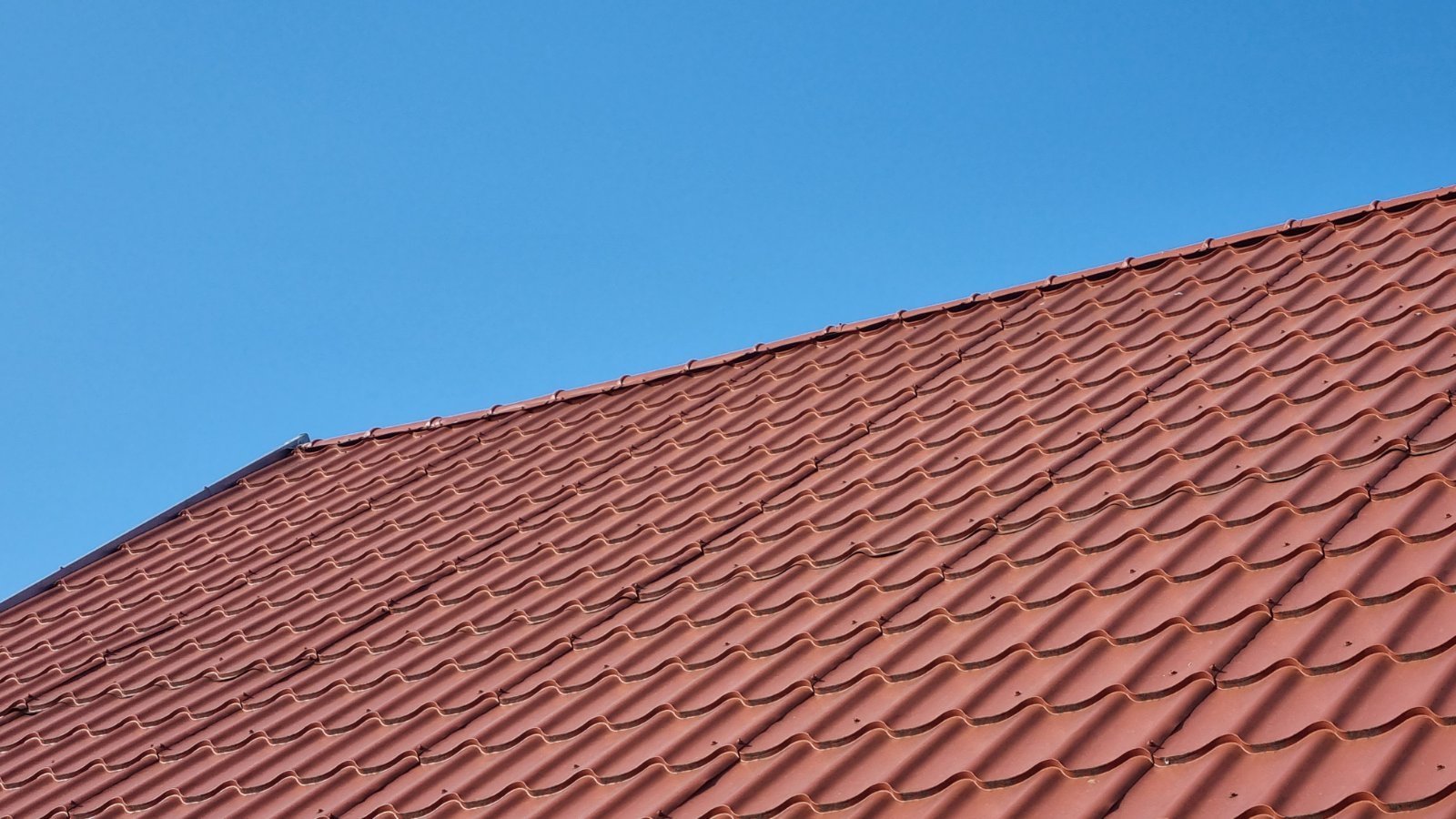

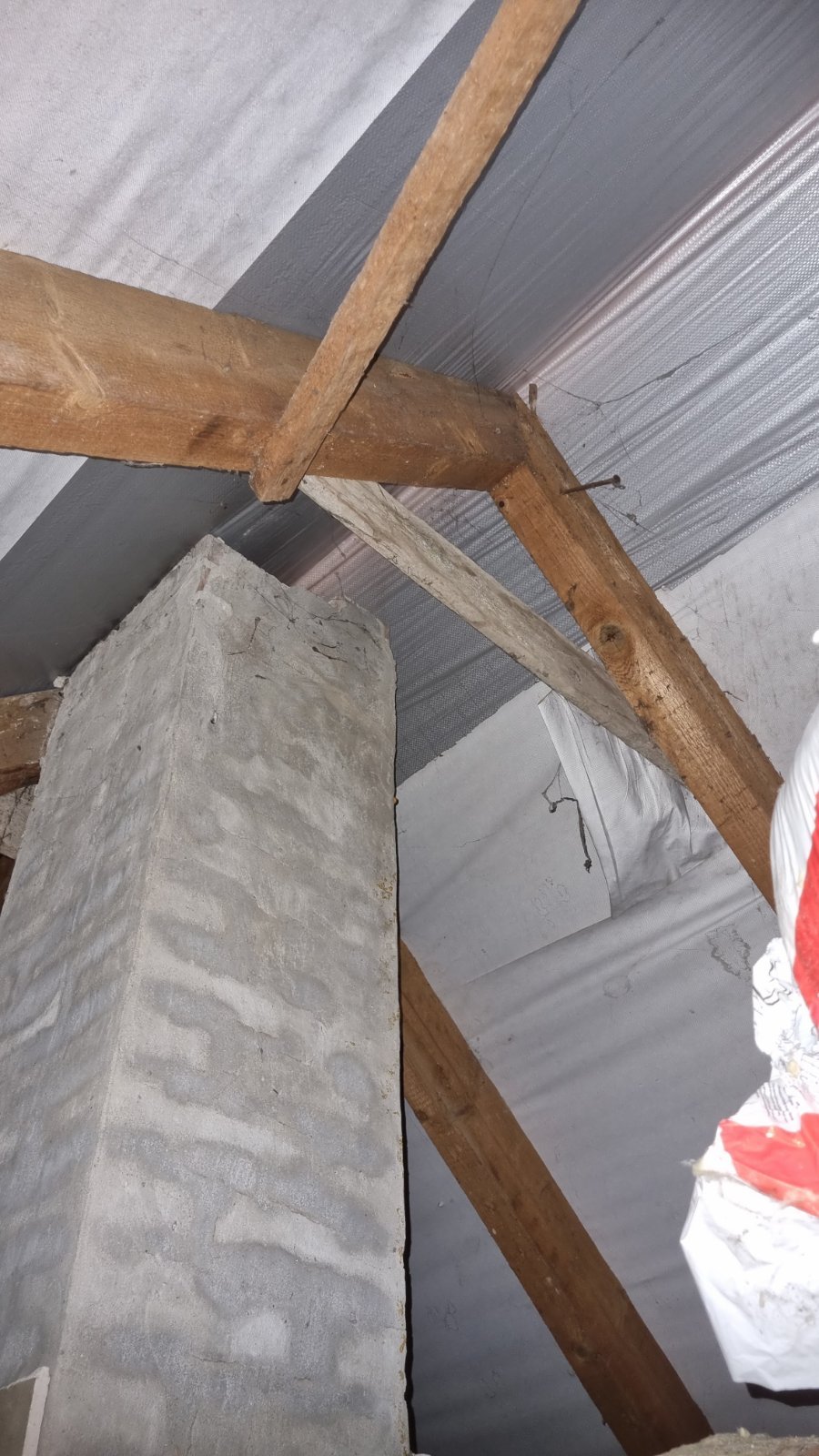

2. kép: A sátortetős kialakítás – a tetősík menti hőszigetelés miatt az alatta lévő padlászug is a fűtött térbe került

Két aggályom merült fel ezzel kapcsolatban.

A fűtött légtér megnövekedése. A tetősík menti hőszigeteléssel a vízszintes mennyezeti rész feletti padlászug is a fűtött térbe került. A hasznos alapterületre vetítve így – a tetősík lecsapásai ellenére is – csaknem a teljes magassággal kell számolnunk, amit 3,89 méteren mértem. Ez egy átlagos, 2,7 méteres belmagassághoz képest több mint 40 százalékkal nagyobb fűtendő légtömeget jelent. Ugyanaz a hőmérséklet tehát érezhetően több energiába kerül majd, minden egyes fűtési szezonban.

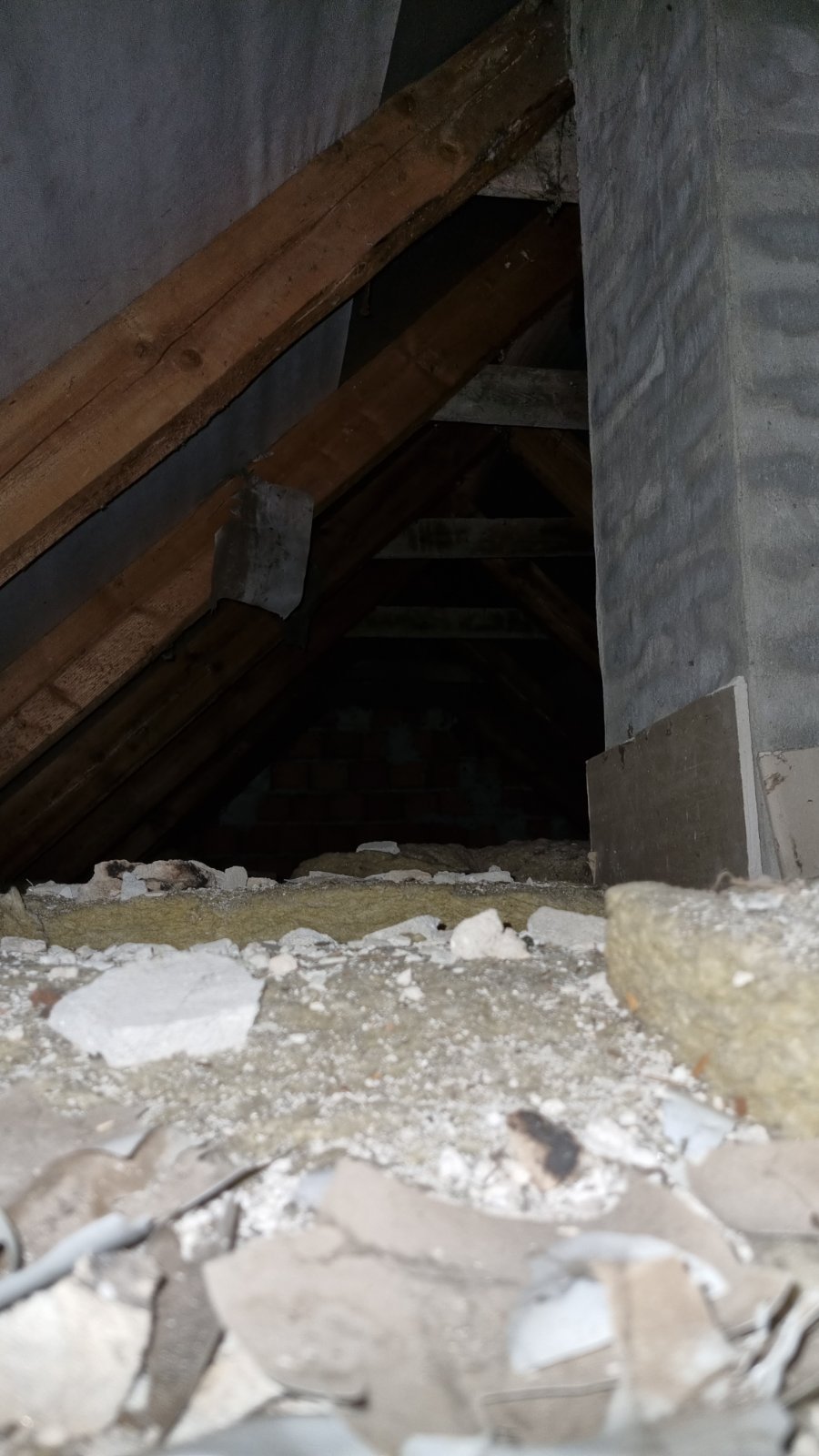

A szarufák által képzett hőhíd. A szarufák közé helyezett hőszigetelés vélhetően átlapolás nélküli megoldást takar. Ez azt jelenti, hogy a hőszigetelő réteget teljes vastagságában megszakítják a faelemek, amelyek a teljes felületükön mintegy 3,5-szer rosszabb hőszigetelő képességű hőhidat képeznek. A tetősík menti szigetelés önmagában nem hiba – de csak akkor működik jól, ha a szarufák alatt vagy felett átlapoló réteg is készül.

3. A fűtési rendszer: jó eszközök, rossz eloszlás

A beágyazott elektromos fűtőszálas padlófűtés nem energiahatékony megoldás, ezzel kizárólag kiegészítő fűtésként számolnék. Az épület tényleges főfűtését a levegő-levegő hőszivattyúnak számító, fűtésoptimalizált klímaberendezések jelentik.

A készülékek elhelyezése azonban nem egyenletes. A beltéri egységek jelentős része az épület egyik felében koncentrálódik, miközben a másik felét kitevő nappali-konyha térben mindössze egy található. Ebbe a nagy légterű helyiségbe – kiváltképp az átlagon felüli belmagasság miatt – egy nagy teljesítményű, például 6 kW-os készülék telepítését javaslom. A fűtés egyenletessége nem kényelmi kérdés: egyenetlen hőeloszlásnál a túlfűtött zónák viszik el az energiát, miközben a távolabbi terek hidegek maradnak.

4. További észrevételek

Az épület összességében jó állapotúnak tűnik. A tetőszerkezet síkalkotásaiban néhány helyen eltérések láthatók, amit vélhetően a faszerkezetek beépítés utáni vetemedése okozott.

Problémát jelent viszont, hogy a lakótér feletti padlászugba vezető szerviznyílás nem készült el. Így a tetőszerkezetet belülről nem állt módomban szemrevételezni – és a tulajdonos sem fog tudni oda bejutni, ha később beázást vagy kártevőt gyanít. Ennek pótlását minden esetben javaslom.

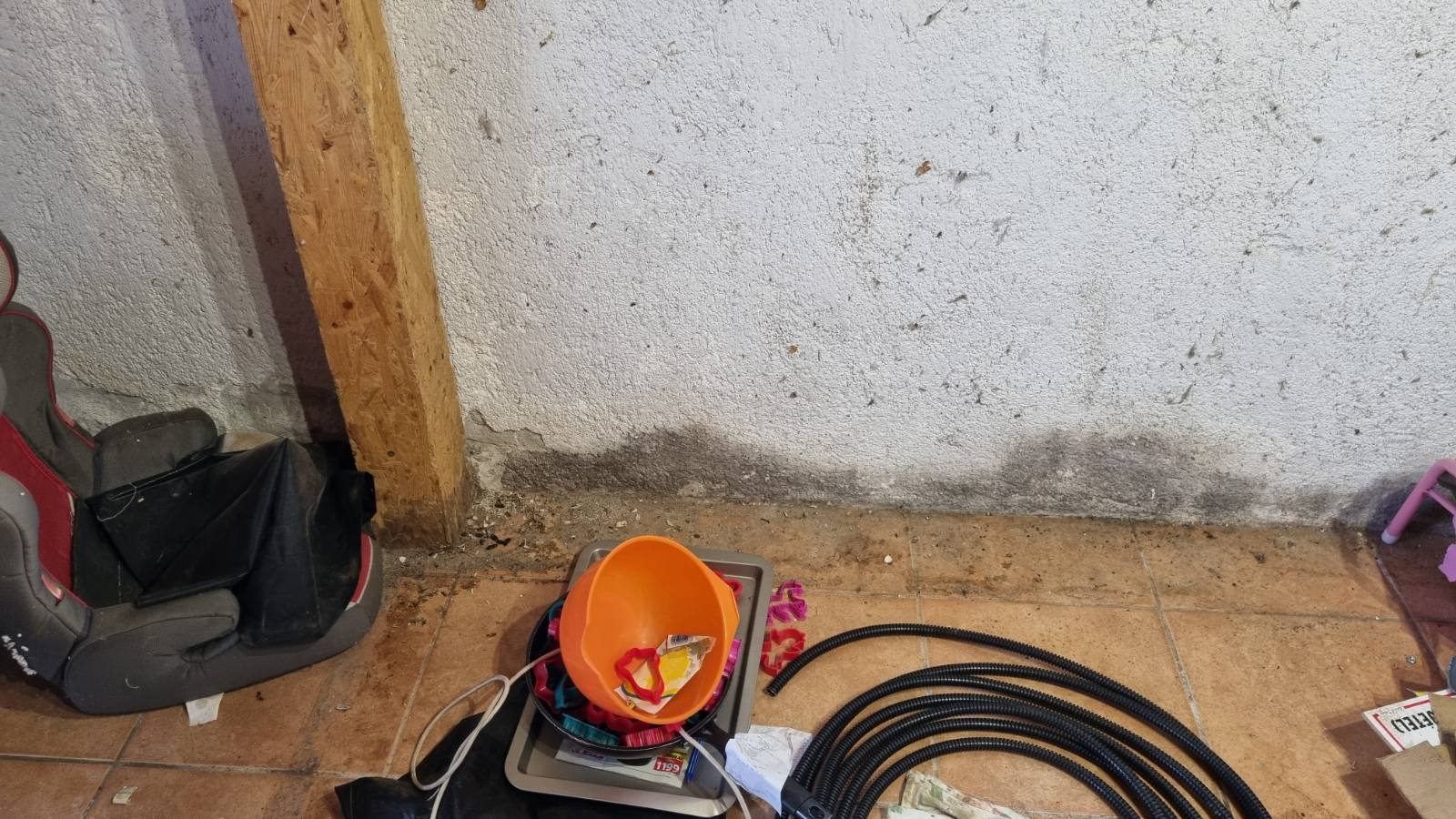

Nedvességméréseket végeztem a belső válaszfalakon, ellenőrizve a talajnedvesség elleni szigeteléseket. Egyetlen, tenyérnyi ponton mértem számottevő, 50 százalék körüli értéket a nappali válaszfalának végpontján – ugyanennek a falnak a másik oldala viszont már száraznak megfelelő értéket mutatott.

Összegzés: amit egy szemle megmutat, és amit nem

Ez a ház jó minőségben épült, a szerkezeti megoldások túlnyomó része megfelel a terveknek. A tanulság inkább az, hogy egy jó szerkezet és egy jó üzemeltetési koncepció nem ugyanaz. A tetősík menti szigetelés és a klímák elosztása külön-külön nem szabálytalanság, együtt viszont évtizedekre meghatározza a ház rezsijét.

Fontos hangsúlyoznom: az épület vizsgálata helyszíni szemrevételezéssel történt, a teljes bizonyosságot jelentő feltárások nem történtek. A rejtett szerkezetekről csak az elhangzottak és a mérhető jelek alapján tudok nyilatkozni.

Ha kész, új építésű ingatlan megvásárlását tervezi, kérjen független műszaki szemlét még az adásvételi szerződés aláírása előtt. Ekkor van a legnagyobb mozgástere: dönthet az ár módosításáról, kérheti a hiányzó munkák pótlását, vagy tudatosan vállalhatja a később jelentkező költségeket.

A Új építésű ház műszaki szemléje – amikor a tetősík hőszigetelés és a nagy belmagasság együtt drágítja a fűtést bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.

Esettanulmányom első részében egy teherhordó falon megjelenő repedés okát kerestük, és az eltömődött ereszcsatornáig, valamint az épület tövébe folyó csapadékvízig jutottunk. A javaslataim között szerepelt az alaptest feltárása egy kutatógödörrel. A tulajdonos elvégeztette a munkát, és értesített, hogy a feltárás elkészült – ebben a folytatásban azt mutatom be, mit találtam a második helyszíni szemlén.

1. A feltárás eredménye: törés magán az alaptesten

A kutatógödörbe tekintve rögtön látszott a lényeg: jól kivehető törés futott végig az alaptesten, amely pontosan a belső falon futó repedés vonalában alakult ki.

Ez a két hiba egymáshoz illeszkedése a diagnózis kulcsa. Amikor az alapozás és a felmenő falazat ugyanabban a függőleges síkban reped meg, az kizárja a vakolathibát, a zsugorodást és az egyszerű anyagfáradást. Ilyenkor az egész szerkezet mozog együtt: a süllyedés nem a falban keletkezik, hanem alulról adódik át rá.

1. kép: A kutatógödörben feltárt alaptest. A függőleges törés teljes vastagságában átszeli a szerkezetet, és pontosan a belső falon futó repedés vonalába esik

2. Az alapozási mélység: alig 60 centiméter

A feltárás egy második, legalább ennyire fontos hiányosságot is láthatóvá tett: az alaptest alsó síkja alig éri el a terepszint alatti 60 centimétert.

Ez a mélység a mai műszaki elvárásokhoz képest kevés. A hazai gyakorlatban az alapozási síkot a fagyhatár alá kell vinni, ami síkvidéki viszonyok között jellemzően 80–100 centiméter. Egy ennél sekélyebb alapozás nemcsak a fagyhatás, hanem a talaj évszakos nedvességváltozásai iránt is sokkal érzékenyebb, hiszen éppen abban a felső talajrétegben ül, amelyik a legnagyobb mozgásokat végzi.

Fontos hangsúlyozni: egy régebbi épület esetében ez nem feltétlenül szabálytalanság volt az építés idején. A következmények viszont ma is élnek.

2. kép: A lábazat mellett kiásott kutatógödör. Jól látszik a terepszinttől mért alapozási mélység, valamint a gödör falának összefüggő, agyagos szerkezete

3. A talaj szerkezete: magas agyagtartalom

A gödör falából vett minta magas agyagtartalmú talajról árulkodott. Ez a tényező köti össze az első rész megállapításait a most feltárt károsodással.

Az agyagos talajok viselkedése ugyanis szélsőséges:

• Nedvesség hatására megduzzadnak, térfogatuk megnő.
• Kiszáradva jelentős mértékben zsugorodnak, térfogatuk csökken, a felszínen repedezni kezdenek.
• Ez a mozgás ciklikus, és minden nedvesedés–száradás ciklussal ismétlődik.

Egy fagyhatár alá vitt, megfelelő mélységű alapozás ezekből a mozgásokból keveset érez, mert a felső, erősen érintett réteg alatt ül. A 60 centiméteres síkon ülő alaptest viszont pontosan a mozgó zónában helyezkedik el.

4. Miért nőttek meg ugrásszerűen a repedések?

A tulajdonos arról számolt be, hogy a repedések tágassága az utóbbi száraz időszakban hirtelen megnőtt. A feltárás ezt az észrevételt egyértelműen igazolta.

A folyamat így állt össze:

1. Az eltömődött ereszcsatorna évekig tartósan nedvesen tartotta a talajt az épület sarka mellett, ahol az agyag megduzzadt és a finom frakciók kimosódtak.
2. A tartós aszály hatására ez a felázott, agyagos talajtest kiszáradt és összezsugorodott – jóval nagyobb mértékben, mint a környező, soha át nem ázott talaj.
3. A zsugorodás elvette a támaszt az amúgy is sekélyen ülő alaptest alól, így a süllyedés felgyorsult, és a meglévő repedések hirtelen kitágultak.

A tulajdonosi megfigyelés tehát nem szubjektív benyomás volt, hanem a károsodás menetének pontos leírása. Érdemes rá figyelni: a repedések tágasságának változása az egyik legértékesebb információ, amit egy tulajdonos a szakértőnek átadhat.

5. A következtetés: utólagos alaptest-megerősítés szükséges

A két tényező – a nem megfelelő alapozási mélység és a nagy zsugorodási hajlamú agyagos altalaj – külön-külön is problémát okozott volna. Együtt, a rosszul elvezetett csapadékvízzel kiegészülve viszont elkerülhetetlenül károsodáshoz vezettek.

Ha az épület mélyebben megválasztott alapozási síkkal készül, és a csapadékvizet megfelelő távolságra vezetik el az épülettől, ezek a hatások lényegesen kisebb mértékben érintették volna a szerkezetet.

A jelen állapotban az alaptest utólagos megerősítése szükséges. Ez tartószerkezeti tervező feladata, a megoldás a feltárt adatok alapján választható ki – és a munka csak akkor lesz tartós, ha a vízelvezetés rendezése is megtörténik. Az ok megszüntetése nélkül bármilyen megerősítés csak időt nyer.

Összegzés: a feltárás nem költség, hanem döntési alap

Ez az eset jól mutatja, miért ragaszkodom a kutatógödörhöz, mielőtt bárki hozzákezd a javításhoz. Néhány óra munkával olyan információkhoz jutottunk – alapozási mélység, talajszerkezet, a törés helye –, amelyek nélkül a megerősítés megtervezése puszta találgatás lenne.

Ha ingatlanán repedéseket tapasztal, különösen ha azok mérete az elmúlt száraz évek során láthatóan nőtt, kérjen szakértői helyszíni szemlét. A folyamat magától nem áll meg, a beavatkozás pedig annál egyszerűbb, minél korábban kezdődik.

A Alaptest-feltárás Érden – sekély alapozás és zsugorodó agyagtalaj a repedések mögött (2. rész) bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.

Műszaki ellenőrként rendszeresen tapasztalom, hogy a tulajdonos azt a hibát veszi észre, amelyik a legfeltűnőbb – a valódi ok viszont sokszor néhány méterrel arrébb, jól láthatóan, mégis évekig észrevétlenül dolgozik. Az alábbi érdi esettanulmány erre iskolapélda: az ügyfél egy megrepedt főfal miatt hívott ki, a probléma gyökere azonban a csapadékvíz-elvezetés állapotában rejlett.

1. A bejelentés: repedés a teherhordó főfalon

Az ügyfél azzal keresett meg, hogy az épület egyik főfalán repedést vett észre. A teherhordó szerkezeten megjelenő repedés mindig komolyan veendő jelzés: ilyenkor nem esztétikai hibáról van szó, hanem arról, hogy a szerkezetben olyan feszültségek ébredtek, amelyeket a falazat már nem tud felvenni, ezért „elenged” – vagyis megreped.

A repedés a fal belső felületén szinte teljes falmagasságban végigfutott, és a födém- és tetőszerkezet csatlakozása felé haladva egyre szélesebbé vált, több ágra szakadva. Ez a jellegzetes „felfelé nyíló” repedéskép nem zsugorodásra vagy vakolathibára utal, hanem arra, hogy a fal két oldala egymáshoz képest elmozdult.

A helyszíni szemlén ezért nem a repedés kozmetikázásával kezdtem, hanem azzal a kérdéssel, hogy mi mozgatja az épületet. A repedés ugyanis csak tünet; a diagnózist mindig az épület körül kell felállítani.

1. kép: A teljes falmagasságon végigfutó, a tetőszerkezet felé kiszélesedő és elágazó repedés a teherhordó fal belső oldalán

2. A helyszíni szemle: eltömődött eresz, rossz irányba folyó víz

A vizsgálat gyorsan elvezetett a hiba forrásához. Megállapítottam, hogy az ereszvíz elvezetése az épülettől nem megfelelő, ráadásul a rendszer karbantartása hosszabb ideje elmaradt: az ereszcsatorna és a lefolyó egyaránt tele volt lehullott falevelekkel, hordalékkal.

Az eltömődött csatorna nem tudta elvezetni az összegyűlt csapadékvizet, így az egyszerűen mellé-, illetve kifolyt – közvetlenül az épület tövébe. Egy közepes méretű tetőfelületről egyetlen kiadósabb eső alkalmával több ezer liter víz érkezik le. Ha ez a mennyiség koncentráltan, mindig ugyanazon a ponton jut a talajba, az alaptest közvetlen környezetében, az következmények nélkül nem maradhat.

A lefolyócsövön végigfutó, elszíneződött rozsdanyomok arról árulkodtak, hogy a túlcsordulás nem egyszeri esemény volt, hanem évek óta ismétlődik.

2. kép: Az elmaradt karbantartás egyértelmű jele – lehullott lomb és bomló hordalék áll a bádog ereszcsatornában, közvetlenül a lefolyócső torka fölött

3. Mi zajlik a talajban? A kimosódástól a repedésig

A folyamat, amely a látható repedéshez vezet, jól leírható lépésekben:

• Az épület tövébe vezetett nagy mennyiségű csapadékvíz beszivárog a talajba, az alaptest közvetlen közelében.
• A mozgó víz kimossa a talaj finom frakcióit, vagyis a szemcsevázat összetartó finom részecskéket.ű
• A kimosódás helyén folyamatos, ismétlődő utántömörödés indul meg.
• Az alaptest alatt a talaj teherbírása lokálisan csökken, az épület egyenetlen mértékben süllyedni kezd.
• Az egyenetlen süllyedés feszültséget generál a teherhordó szerkezetekben, amely végül repedések formájában oldódik fel.

A repedés iránya és helye sokat elárul. Az épület sarkánál induló, jellemzően átlós vagy lépcsőzetes lefutású repedés szinte minden esetben sarok- vagy résszüllyedésre utal, míg az egyenletes, vízszintes hajszálrepedések inkább vakolathibát jeleznek. Ezért nem mindegy, hogy a tulajdonos mikor és milyen állapotban mutatja meg a hibát: a repedés nyomon követése (például gipszpecsét vagy repedésfigyelő elhelyezése) önmagában is értékes információ a további vizsgálatokhoz.

Fontos hangsúlyozni: ez nem egy lezárult esemény, hanem egy jelenleg is zajló folyamat. Amíg a víz útja változatlan, a süllyedés mértéke és vele együtt a repedések is növekedni fognak.

4. Javaslataim: mit kell azonnal megtenni?

A műszaki ellenőri véleményemben a következő lépéseket írtam elő:

1. A vízelvezetés azonnali rendezése. Az eresz és a lefolyó kitisztítása után a csapadékvizet a lehető legmesszebb kell elvezetni az épülettől. Ez a folyamat megállításának első és legolcsóbb lépése.
2. Kutatógödör kiásása, alaptest feltárása. Csak a tényleges alapozási mélység, kialakítás és állapot ismeretében lehet felelősen dönteni a beavatkozásról.
3. A házi szennyvíz-bekötővezeték feltárása. A vezeték a problémás épületsarok közelében húzódik, ezért kértem az ellenőrzését, hogy a szennyvíz aláfolyásának esetét ki lehessen zárni – vagy ha fennáll, el lehessen hárítani.
4. Utólagos alaptest-megerősítés. A feltárások eredményének függvényében, szakági tartószerkezeti tervező bevonásával.

A sorrend nem véletlen. A repedés kitöltése, a fal újravakolása mindaddig kidobott pénz, amíg a mozgás oka fennáll: a friss vakolat néhány hónapon belül ugyanott fog megrepedni.

3. kép: Az érintett épületsarok. A lábazathoz közvetlenül csatlakozó betonjárda és a sarok közelében a talajba futó vezeték – ezen a szakaszon kértem a feltárást

5. A karbantartás elmaradása a legdrágább „megtakarítás”

Ebben az esetben az évi egy-két alkalommal elvégzett ereszcsatorna-tisztítás megelőzhette volna a teljes problémakört. Ehelyett most alaptest-feltárás, talajvizsgálat, tervezői közreműködés és utólagos alapmegerősítés következik – nagyságrendekkel nagyobb költséggel.

Érdemes ezért ősszel, lombhullás után és tavasszal is átnézni az ereszcsatornát, a lefolyókat és azt, hogy a víz hol hagyja el a rendszert. Ha a lefolyó alatt kimosódott gödröt, örökké nedves talajt vagy megsüllyedt járdaszegélyt lát, az már figyelmeztető jel.

Összegzés: a repedés üzenet, nem díszítés

Az érdi eset jól mutatja, hogy egy teherhordó falon megjelenő repedés mögött szinte sosem a fal a hibás. A leggyakoribb kiváltó ok az épület mellett elszikkasztott csapadékvíz, amely lassan, de következetesen elviszi az alapok alól a talajt.

Ha hasonló repedést, megsüllyedt járdát vagy az épülettől elváló teraszt tapasztal otthonán, ne várjon vele. Kérjen szakértői helyszíni szemlét, mert a folyamat magától nem áll meg, a helyreállítás költsége pedig az idő múlásával csak nő.

A Főfal repedése Érden – így okoz épületsüllyedést az elhanyagolt ereszcsatorna bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.

Műszaki ellenőrként sokszor tapasztalom, hogy egy ingatlanvizsgálat során a laikus szem számára ijesztő problémákról kiderül, hogy könnyen orvosolhatók, míg az ártalmatlannak tűnő jelek mögött súlyos szerkezeti hibák húzódnak meg. Jelen esettanulmányunk egy Pest vármegyei társasházi lakás műszaki ellenőrzését mutatja be.

A helyszíni szemlére eredetileg egy korábbi, a tetőről induló beázás, valamint egy lakáson belüli csőtörés miatt került sor. A tulajdonos elmondása szerint a társasház a tetőt azóta megjavíttatta. A helyszínre érkezve azonban hamar világossá vált, hogy a víz nem fentről, hanem lentről okozza a legnagyobb veszélyt: az épület statikai állékonyságát veszélyeztető süllyedési folyamatokat azonosítottam.

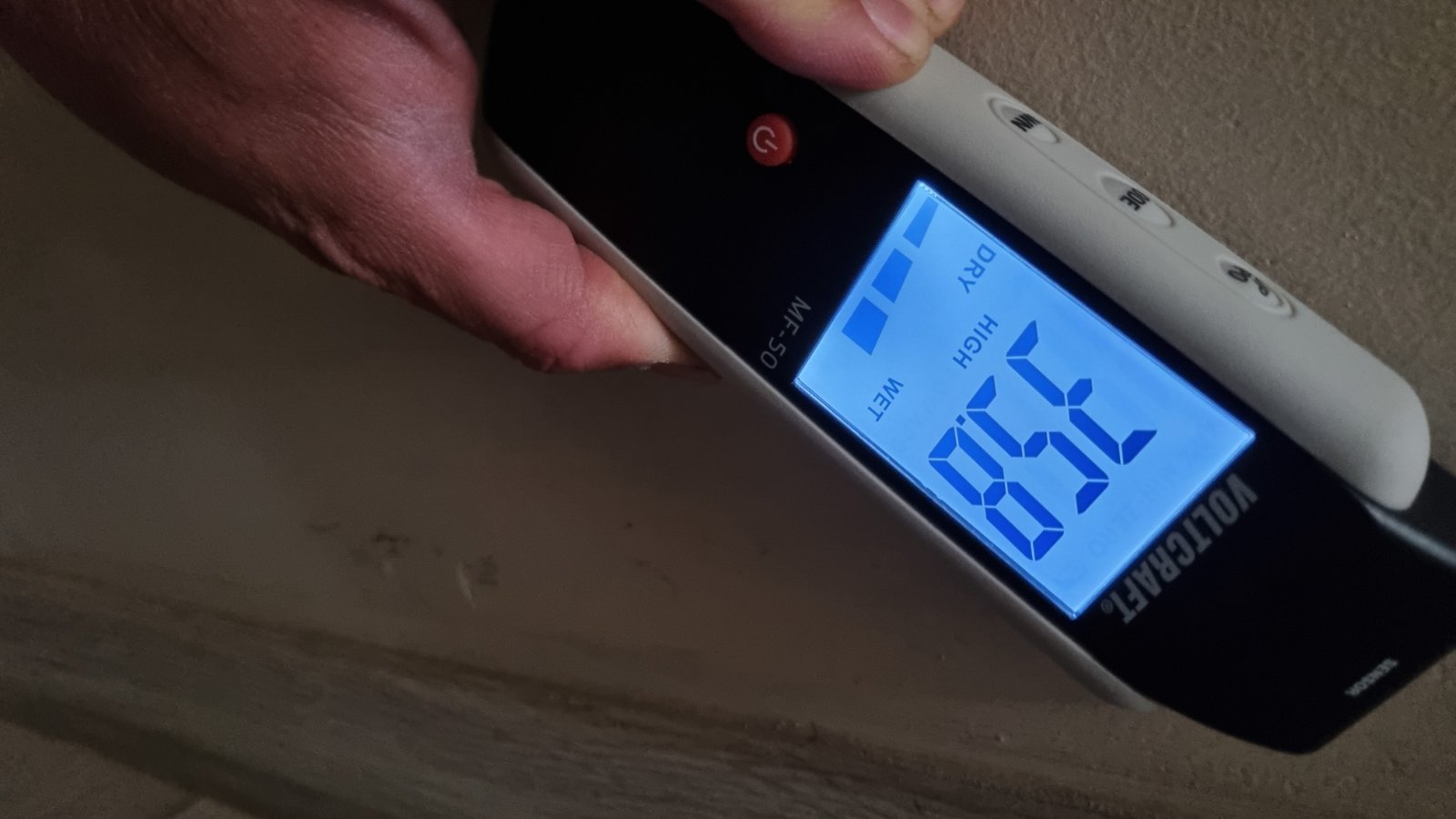

1.kép: Műszeres nedvességmérés a belső falakon, ami száraz felületet mutat

2. A süllyedés okai: A csapadékvíz pusztító ereje az alapoknál

A helyszínre érkezésemkor a külső homlokzaton jól látható repedésekre lettem figyelmes. Ezek a sérülések nem egyszerű vakolathibák; tipikusan az épület sarok süllyedésére utalnak. De mi okozhatja egy már meglévő épület hirtelen süllyedését? Ezt a jelenséget általában az épület közvetlen közelében elszikkasztott csapadékvíz okozza.

2. kép: Jól látható, lépcsőzetes repedések a homlokzaton egy ablak alatt

A folyamat a következőképpen zajlik:

• A közvetlenül az épület mellé vezetett nagy mennyiségű víz beszivárog a talajba.

• Ez a vízmozgás kimossa az alaptest környezetében a talaj finom frakcióit.

• A kimosódást követően egy fokozatos és folyamatosan ismétlődő utántömörödés indul be a talajban.

• Fentiek következtében az épület egyenletlenül süllyedni kezd.

• Ez a süllyedés jelentős feszültséget generál a falazatokban, amely végül a látható repedések kialakulásához vezet.

3. Hibás vízelvezetés és egyre távolodó teraszok

A csapadékvíz elvezető rendszert megvizsgálva egyértelművé vált a probléma forrása. Látni lehetett, hogy az ereszcsatorna függőleges levezetései egy zárt rendszerű gyűjtő csőhálózatba kapcsolódnak. Ezek a csövek vélhetően az épület tövében haladnak, a telek lejtését követve egészen a következő épületsarokig, ahol még egy függőleges levezetés is becsatlakozik a rendszerbe.

A helyzetet rontja, hogy ezen a szakaszon már a járda is meg van süllyedve. Ebből a süllyedésből nagy valószínűséggel a föld alatti csőhálózat sérülésére lehet következtetni, ami azt jelenti, hogy a víz egyenesen az alapokhoz ömlik. Tovább rontotta a helyzetet egy korábbi, szakszerűtlen beavatkozás is: szokványostól eltérő módon a két függőleges levezetés a talajszint felett volt összekötve. Ez vélhetően egy korábbi, rossz megoldás lehetett az eltömődött szikkasztók tehermentesítésére.

A Épületsüllyedés és homlokzati repedések bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.

Műszaki ellenőrként gyakran tapasztalom, hogy az építkezések kezdeti fázisában, a lelkesedés hevében, hajlamosak a kivitelezők és az építtetők a legfontosabb lépéseket elnagyolni. Az egyik ilyen, sajnos túl gyakran alábecsült lépés az épület geodéta, vagyis földmérő általi, precíz kitűzése.

„Csak mérjük ki a kerítéstől!” – hangzik el sokszor a mondat, ami később százezres, sőt milliós pluszköltségeket és jogi vitákat eredményezhet. Ebben az esettanulmányban egy konkrét példán keresztül mutatom be, miért elengedhetetlen a profi geodéziai kitűzés, és milyen következményei lehetnek a „mérőszalagos módszernek”.

1. A csapda: Miért nem megbízható a kerítéstől való mérés?

Egy épület helyét a teleken belül a jogerős építési engedély és a hozzá tartozó helyszínrajz határozza meg, milliméter pontos koordinátákkal. A kivitelezők azonban gyakran az egyszerűbb utat választják: kijelölik a telekhatárokat (vagy a meglévő kerítéseket), és onnan mérőszalaggal mérik ki az épület sarokpontjait.

Ez a módszer több sebből vérzik. Először is, a meglévő kerítések ritkán esnek egybe a jogilag hiteles telekhatárral. Másodszor, a mérőszalaggal végzett mérésnél, különösen egyenetlen terepen, elkerülhetetlenek a pontatlanságok. Pár centiméteres hiba a kitűzésnél a falazásnál már jelentős torzulást okozhat, ami kihathat a tetőszerkezetre és a belső terekre is.

De a legsúlyosabb kockázat jogi természetű: ha az épület akárcsak néhány centiméterrel is átlógi a szomszéd telekre, vagy nem tartja be az előírt oldalkertet, az építésrendészeti bírságot, rosszabb esetben a túlnyúló rész visszabontását vonhatja maga után. Az alábbi képen látható, hogyan kezdődik egy alapozás, ahol még minden egyenesnek tűnik:

2. A geodéta szerepe: Centiméteres pontosság az alapoktól

A földmérő mérőállomással és GPS technológiával, a hivatalos koordináta-rendszer alapján határozza meg az épület sarokpontjait. Ez a módszer kiküszöböli az emberi tévedést és a terepviszonyokból adódó pontatlanságokat. A geodéta által elhelyezett cövekek garantálják, hogy az épület pontosan oda kerül, ahová a tervező álmodta, és ahová az engedély szól.

Vannak helyzetek, amikor a kivitelező úgy érzi, nincs szükség geodétára, például új parcellázású telkeknél, ahol a telekhatárok frissen vannak kimérve. Azonban még ebben az esetben sem javasolt az épületet a telekhatároktól mérve, mérőszalagosan kitűzni. A friss karók is elmozdulhatnak a gépi földmunka során, vagy egyszerűen a tereprendezés áldozatává válhatnak. A biztonság érdekében mindig a geodéta általi, koordináta-alapú kitűzést kell választani.

3. A legkritikusabb hiba: A kitűzési pontok elvesztése a földmunka során

A legprecízebb kitűzés is hiábavaló, ha a kitűzési pontokat (a cövekeket) a sávalapozási munkálatok megkezdése előtt nem biztosították ki. A zsinórpadok felállítása és a sávalapok kiásása során a cövekek szinte biztosan eltűnnek, elmozdulnak.

Ha a kivitelező nem helyez el fix referenciapontokat a munkaterületen kívül (például egy meglévő betonkerítésre vagy egy távolabbi oszlopra), amelyekből a sarokpontok bármikor visszaállíthatók, akkor az alapozás után a falazás megkezdése előtt már csak tippelni lehet, hol is kellene állniuk a falaknak.

Itt egy kép a sávalap vasalásáról. A precízen behelyezett vasalat már önmagában is fixálja a pontokat, de mi van, ha az egész vaskosár eltolódott a kiásott árokban?

1. kép: Sávalap vasalása

4. A helyes gyakorlat: Újratűzés a lábazati falazás előtt

Műszaki ellenőrként az egyik legfontosabb előírásom, hogy amennyiben a kitűzési pontokat a sávalapozás előtt nem biztosították ki, vagy a kivitelezés során kétség merül fel a pontosságukkal kapcsolatban, úgy a lábazati falazás előtt ajánlatos a földmérővel újra letűzetni a falazatok sarokpontjait.

Ez a lépés elengedhetetlen ahhoz, hogy a falak pontosan a tervek szerinti helyre kerüljenek, és elkerüljük a ferde helyiségeket, a nem illeszkedő nyílászárókat és a szerkezeti feszültségeket. A geodéta ilyenkor a már elkészült sávalap tetejére jelöli ki a falak pontos helyét.

Íme egy példa arra, amikor már elkészült a sávalap és a lábazati falazat első sora. Itt már látható az elmozdulás kockázata, ha nem volt precíz az újratűzés:

2. kép: A sávalap és a lábazati falazat első sora.

Összegzés: A geodéta költsége a legjobb befektetés

A geodéziai kitűzés költsége egy építkezés teljes költségvetéséhez képest elenyésző, de a hiánya vagy pontatlansága miatt keletkező károk és többletköltségek ennek többszörösére rúghatnak. Műszaki ellenőrként határozottan állítom: az épület földmérő általi kitűzése nem egy opcionális luxus, hanem a biztonságos és szabályos kivitelezés alapköve.

A precíz kitűzés nyugalmat ad az építtetőnek, megkönnyíti a kivitelező munkáját, és garantálja, hogy a ház hosszú távon is megőrzi értékét és szerkezeti integritását. Ne spóroljon a geodétán – az a legbiztosabb befektetés, amit az építkezés megkezdésekor tehet!

3. kép: Íme a kész sávalap.

A Miért nem szabad spórolni az épület földmérő általi kitűzésén? bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.

A tető az épület koronája, de ami ennél is fontosabb: a ház első védelmi vonala az elemekkel szemben. Egy családi ház építése során a legkisebb hanyagság is súlyos, sőt, akár visszafordíthatatlan szerkezeti károsodásokhoz vezethet. Jelen esettanulmányunkban egy Szigetszentmiklóson végzett műszaki ellenőrzést mutatunk be, ahol egy újépítésű ingatlan tetőszerkezetén fedeztünk fel komoly statikai hiányosságokat még az átadás előtt.

Műszaki ellenőrként elsődleges feladatom, hogy biztosítsam a kivitelezés terv szerinti, szabályos és biztonságos megvalósulását. A szigetszentmiklósi helyszínen azonban a látvány rögtön rávilágított egy olyan problémára, ami a laikus szemnek talán láthatatlan maradt volna, de a ház hosszú távú stabilitását veszélyeztette. Ez az eset kiváló példája annak, miért nem szabad spórolni a szakszerű ellenőrzésen egy ilyen jelentős beruházás során.

1. A probléma feltárása: Amikor a „spórolás” statikai kockázattá válik

A helyszíni szemle során az ácsszerkezetet vettük górcső alá. Az első szemrevételezéskor szembetűnt, hogy a tetőszerkezet bár elkészült, valahogy „hiányosnak” tűnik. A tetőtérbe lépve azonnal láthatóvá váltak a kritikus hiányosságok. Bár a faanyagok jó minőségűek voltak és a rögzítések is jónak tűntek, két alapvető szerkezeti elem teljes mértékben hiányzott.

Hová tűntek a fogópárok és a könyökfák?

A tervdokumentációt és a megépült szerkezetet összevetve kiderült, hogy a kivitelező egyszerűen „kifelejtette” a fogópárokat és a székoszlopoknál a könyökfákat. Ez nem csupán egy esztétikai hiba volt, vagy egy elmaradt apróság. Ezek az elemek a tető statikai integritásának sarokkövei.

Az alábbi képeken jól látható az eredeti állapot, ahol a tetőgerenda-rendszer szabadon állt, a szükséges merevítések nélkül:

1. kép: A tetőszerkezet fogópárok nélkül.

2. kép: Közeli kép a hiányzó könyökfákról.

3. kép: A tetőtér távolabbi képe az eredeti állapotban.

2. A hiányzó elemek statikai szerepe: Miért veszélyes a merevítés nélküli tető?

A műszaki ellenőri jelentésemben részletesen kifejtettem a hiányzó elemek funkcióját, hogy a megrendelő és a kivitelező is megértse a helyzet komolyságát.

Fogópárok: A tető hosszanti merevítése

A fogópárok vízszintes gerendák, amelyek a szemközti tetőszarufákat kötik össze a torokszorító magasságában. Ezek az elemek biztosítják a tetőszerkezet hosszanti irányú sarokmerevségét. Alapvető feladatuk, hogy megakadályozzák a tető hosszanti irányú kidőlését (például erős szélnyomás esetén), és segítsenek egyenletesen elosztani a tetőre nehezedő terheket a szarufák között.

Fogópárok nélkül a tetőszerkezet labilis marad, és a szélviharok jelentős deformációkat, sőt, a szerkezet összeomlását okozhatják.

Könyökfák: A székoszlopok stabilizálása

A könyökfák rövid, ferde merevítők, amelyek a székoszlopok (vagyis a tetőt alátámasztó függőleges oszlopok) és a vízszintes gerendák közötti kapcsolatot erősítik meg. Ezek az elemek biztosítják a tetőszerkezet keresztirányú sarokmerevségét. Alapvető szerepük, hogy stabilizálják a függőleges oszlopokat, és megakadályozzák azok kihajlását, vagy keresztirányú elmozdulását.

Könyökfák nélkül a függőleges oszlopokra nehezedő terhelés koncentrálttá válik, és fennáll a kockázata, hogy az oszlopok nem tudják megfelelően közvetíteni a terhet az alatta lévő falakra, ami a tető egy részének leszakadásához vezethet.

Összegezve: a fogópárok és könyökfák hiánya miatt a szigetszentmiklósi tetőszerkezet nem rendelkezett a szükséges hossz- és keresztirányú sarokmerevséggel, ami jelentős statikai kockázatot jelentett.

3. A helyreállítási folyamat: A kivitelező kötelezése a javításra

A helyszíni szemlét követően azonnal kiállítottam a műszaki ellenőri jelentést, amelyben dokumentáltam a hiányosságokat, és köteleztem a kivitelezőt a szerkezet szakszerű megerősítésére. A kivitelezőnek a tervdokumentációban szereplő eredeti statikai számításoknak megfelelően kellett pótolnia a hiányzó elemeket.

A műszaki ellenőr szerepe a javításban

A helyreállítás során folyamatosan nyomon követtem a munkálatokat. Ellenőriztem, hogy a beépített új fogópárok és könyökfák megfelelő méretűek-e, megfelelő anyagból készültek-e, és szakszerűen vannak-e rögzítve a meglévő szerkezethez. A rögzítéseknél különös figyelmet fordítottam a megfelelő csavarkötések és sarokvasak használatára, hogy biztosítsam a kötés tartósságát és teherbírását.

4. Az eredmény: Stabil és biztonságos tetőszerkezet

A kivitelező a kötelezésnek eleget tett, és rövid időn belül pótolta a hiányzó szerkezeti elemeket. A megerősített tetőszerkezetet egy újabb helyszíni ellenőrzés során vettem át, ahol megállapítottam, hogy a szerkezet már rendelkezik a szükséges hossz- és keresztirányú merevítéssel, és statikailag biztonságos.

Az alábbi képek a javítás utáni állapotot mutatják:

4. kép: Újonnan beépített székoszlopok és keresztmerevítők.

5. kép: A megerősített szerkezet távolabbi képe.

6. kép: A fogópárok rögzítésének közeli képe.

7. kép: A tetőszerkezet már stabil és merev.

Miért kulcsfontosságú a műszaki ellenőrzés minden szakaszban?

A szigetszentmiklósi eset kiválóan szemlélteti, hogy az építkezés során még a legtriviálisabbnak tűnő részletek is komoly problémákat rejthetnek magukban. A fogópárok és könyökfák hiánya statikai kockázatot jelentett, amely megfelelő ellenőrzés nélkül akár tragédiához is vezethetett volna.

A műszaki ellenőr feladata nem csupán a hibák felkutatása, hanem a megoldás kidolgozása és a javítás ellenőrzése is. Ez az esettanulmány rávilágít arra, hogy a szakszerű ellenőrzés már az ácsszerkezet építésének kezdeti szakaszában is kulcsfontosságú, hogy elkerülhetők legyenek a későbbi, sokkal költségesebb és bonyolultabb helyreállítási munkálatok.

A megrendelő számára a műszaki ellenőr alkalmazása egyfajta biztosítékot jelent arra, hogy az ingatlana a legmagasabb műszaki és biztonsági szabványoknak megfelelően épül meg, megvédve ezzel a befektetését és hosszú távú nyugalmát.

A Új építésű ház tetőszerkezetének ellenőrzése javítás előtt és után bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.

Amikor a homlokzat mögött marad a hőhíd

A homlokzati hőszigetelés célja, hogy a ház hőháztartása kiegyensúlyozott legyen, ne szökjön el a meleg. Ehhez azonban folytonos, megszakítás nélküli hőszigetelő rétegre van szükség.
Sokszor viszont a kivitelezés során kihagyják a hőszigetelést a klíma kültéri egysége, a villanyóra vagy a gázvezetékek környékén, mondván, úgysem látszik. A probléma az, hogy ezek a kihagyások hőhidakat képeznek – azokon a pontokon a meleg szó szerint kiszökik a falból, a páralecsapódás pedig penészesedéshez vezethet.

Egy helyszíni ellenőrzésen például a homlokzati szerelvények alatt teljesen hőszigeteletlen falrész maradt, így a hőhídmentes kialakítás lehetősége már a munkálatok elején elveszett. Ilyen hibát később csak bontással lehet javítani.

1. kép – Kimaradt a szigetelés

Fém és beton – a hővezetés bajnokai

Az előtetők, erkélyek és fémszerkezetek csatlakozásai külön figyelmet igényelnek. Ezeknél hőhídmegszakító elemeket kell beépíteni, hogy a belső hő ne vezesse át magát a szerkezeten.
Gyakori hiba, hogy a fémtartókat egyszerűen „becsomagolják” a polisztirol lapok közé, hőhídmegszakítás nélkül. Ez viszont olyan, mintha egy radiátort építenénk a falba: a fém továbbítja a hideget, a páralecsapódás pedig garantált.

Ugyanez igaz az erkélykonzolokra is. Ha ezek alul-felül hőszigeteletlenek, az nemcsak hőveszteséget, hanem repedéseket és fagyási károkat is okozhat. Egy tapasztalt műszaki ellenőr az ilyen pontokat azonnal kiszúrja, még mielőtt a burkolat elkészülne.

2. kép – Hőhídképző részek, további szigeteletlen területek

Tetőszerkezet: nem elég a szép burkolat

A tető az épület egyik legösszetettebb szerkezeti eleme, ahol a statikai és hőtechnikai hibák is súlyos következményekkel járhatnak.
Egy felújítás során sokszor előfordul, hogy a tartószerkezeti elemek megerősítése elmarad, és csak esztétikai javítások történnek. A helyszíni szemle során például hiányzott a taréjszelemen és a taréjfogópár, amelyek a tető stabilitásának alapját képezik.

A tetőtéri hőszigetelésnél is gyakori hiba, hogy a párazáró réteg hiányos, vagy rossz helyre kerül. Ha ez megszakad a fa tartóelemek mentén, a pára bejut a szigetelésbe, és belülről kezdi el nedvesíteni a szerkezetet.
A megfelelő rétegrend: belülről párazáró, középen hőszigetelés, kívülről páraáteresztő – ha ez felborul, jön a dohos padlás és a korhadó fa.

3. kép – Hiányos tetőszerkezet

A szuterén: az épület legelhanyagoltabb része

Sok régi háznál a pincét vagy szuterént utólag alakítják át lakótérré, de a talajnedvesség elleni szigetelést gyakran kifelejtik.
A helyszíni vizsgálatok során előfordul, hogy a padló alatt nincs semmilyen vízszigetelés, csak friss beton. Ilyenkor a nedvesség kapilláris úton felszívódik a falakba, és a nedvességmérő akár 90%-os értékeket is mutathat.

A megoldás csak teljes rétegrend-cserével lehetséges:

• vízzáró réteg beépítése,

• a falak injektálásos szigetelése,

• és a pince megfelelő páraszabályozása.

Enélkül a helyiségben mindig nyirkos levegő lesz, és hosszú távon a szerkezet is károsodik.

4. kép – Komoly nedvesedés mérhető

Szakember nélkül nincs biztonság

A fenti hibák többsége megelőzhető lenne, ha a felújítást nem kizárólag kivitelezői, hanem műszaki ellenőri felügyelettel végeznék.
Egy tapasztalt ellenőr nem csak a hibákat tárja fel, hanem már a munka elején javaslatokat ad az optimális megoldásokra.
A jó szigetelés, a helyes rétegrend és a hőhídmentes kialakítás nemcsak komfortot, hanem több százezer forint energiamegtakarítást is jelent hosszú távon.

Egy felújításnál mindig érdemes szakemberre bízni az ellenőrzést – mert a hiba sokszor nem ott van, ahol elsőre látjuk, hanem a falak mögött.

A Rejtett hibák a felújított házakban – mit lát a műszaki ellenőr, amit más nem? bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.

A legelső lépés: az alapfelület előkészítése

A sikeres hőszigetelés egyik alapfeltétele, hogy a hordozófelület megfelelően elő legyen készítve. Ha a fal nem tiszta, pormentes és megfelelően sík, akkor a ragasztás és a rögzítés minősége is romlik. Gyakori hiba, hogy a kivitelező nem méri fel pontosan a felület állapotát, és nem a megfelelő rögzítő elemeket használja.

Egy ellenőrzés során például előfordult, hogy a hőszigetelő táblák indító profiljai kézzel is kimozdíthatók voltak, ami egyértelműen arra utalt, hogy a dübelek nem voltak kellően mélyre rögzítve. Ez a probléma nemcsak statikai, hanem hőtechnikai gondokat is okoz: a laza táblák mögött könnyen megindulhat a légmozgás, ami csökkenti a hőszigetelés hatékonyságát.

Pontatlan indítás – minden hiba innen indul

A lábazati indító profil a hőszigetelés egyik kulcseleme. Ha ez nincs precízen vízszintbe állítva, az egész homlokzati sík „elúszik”. Sokszor elég lett volna ideiglenesen alábakolni az indítóprofilt, vagy egy gondosan beállított első lemezsort használni kiindulópontként – de a sietség vagy figyelmetlenség miatt ez kimarad.

Az eredmény: eltérő hézagok, billegő táblák, egyenetlen felület. Ezeket a kivitelező gyakran ragasztóval próbálja eltüntetni, ami viszont a legrosszabb megoldás: a hézagkitöltés nem hőszigetelő anyag, így hőhidakat hoz létre a falban.

1. kép – A lábazati indítóprofil állapota

Hőhidak és hibás anyagválasztás – rejtett veszélyek

Sok kivitelező hajlamos alábecsülni, milyen fontos a hőhídmentes kialakítás. Különösen problémás lehet ez olyan helyeken, ahol villanyóra, kémény vagy kazánkivezetés van a homlokzaton.

Például a kémény környezetében A1-es tűzvédelmi osztályú hőszigetelő anyagot kell használni, és azt teljes felületen ragasztani. Ha ez elmarad, nemcsak a hőszigetelés hatékonysága, hanem a tűzbiztonság is veszélybe kerülhet. Egy hozzáértő műszaki ellenőr ezeket azonnal kiszúrja, és az előírásoknak megfelelő anyaghasználatot írja elő.

2. kép – A szigetelő táblák állapota

Nyílászárók és síkbeli eltérések – esztétikai és funkcionális hibák

A nyílászárók környéke mindig kényes terület a hőszigetelésnél. Sok háznál a korábbi ablakcserét nem a későbbi szigetelés figyelembevételével végezték, ezért az új homlokzati réteg nem tud hőhídmentesen csatlakozni.

A műszaki ellenőrzések során gyakran előfordul, hogy a nyílászárók nincsenek egy síkban a külső falazattal, így a szigetelés „ráfut” az ablakkeretre, ami torzítja a felületet és gyengíti a csatlakozást. Sok esetben a nyílászárók külső síkra helyezése lenne a megfelelő megoldás, de ez csak a munkálatok elején lehetséges komolyabb bontás nélkül.

3. kép – Síkbeli eltérés

A melléképületek és csatlakozások – gyakran kihagyott részletek

Nem ritka, hogy a hőszigetelés csak a főépületre korlátozódik, pedig a melléképületek és csatlakozó falsíkok is befolyásolják az egész ház hőháztartását. A helyes eljárás szerint legalább 1 méter szélességben a csatlakozó falakat is hőszigetelni kell, különösen ott, ahol födém vagy tetőszerkezet találkozik a külső falakkal. Ennek hiánya szintén hőhidat és penészesedést okozhat.

4. kép – Hőhídképző kialakítás

Mi a teendő, ha már megtörtént a baj?

Ha a hibák már láthatók, vagy a szigetelés síkbeli eltérései szabad szemmel is észrevehetők, akkor a helyrehozatal sokszor csak bontással vagy komoly korrekcióval lehetséges. Egyes esetekben a végszámla minőségi levonással is korrigálható, ha a kivitelező hibázott, de ez mindig szakértői véleményt igényel.

Egy tapasztalt műszaki ellenőr ilyenkor nemcsak hibát tár fel, hanem javaslatot is ad arra, hogyan lehet a meglévő állapotot javítani, hogy az épület hőtechnikai és esztétikai szempontból is megfeleljen az elvárásoknak.

Összegzés: a jó hőszigetelés kulcsa a precizitás

A homlokzati hőszigetelés nem csak ragasztás és vakolás kérdése – ez egy precíziós munka, ahol milliméterek is számítanak. A hibák zöme megelőzhető lenne, ha a kivitelezők pontosan követnék a technológiai előírásokat, és minden lépést szakember, lehetőleg műszaki ellenőr felügyelne.

Egy gondosan kivitelezett, hőhídmentes rendszer hosszú évekre biztosítja a ház komfortját és energiahatékonyságát. Az ellenkezője viszont – a sietség, a spórolás vagy a „majd jó lesz így is” hozzáállás – könnyen több százezer forintos javításokhoz vezethet.

A Tipikus hibák a homlokzati hőszigetelésnél – így látja a műszaki ellenőr bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.

Kiinduló helyzet – gyanús tetőlehajlások

Az érdi ingatlan tulajdonosa azzal keresett meg, hogy a napelemszerelés előkészítése során a kivitelezők jelentős lehajlást tapasztaltak a tetősíkon. A munkát emiatt azonnal leállították, és kértek egy építési műszaki ellenőri vizsgálatot, mivel fennállt a szerkezeti túlterhelés kockázata. A helyszíni szemle során gyorsan kiderült, hogy a tetőszerkezet több szempontból sem felel meg a biztonságos terhelhetőség elvárásainak.

1. kép Gyanús tetőelhajlások

Feltárt problémák – hiányos merevítés és alulméretezett szerkezeti elemek

A vizsgálat során az alábbi műszaki hiányosságok kerültek előtérbe:

• A szarufák kiosztása a szokásosnál nagyobb tengelytávolsággal készült.

• A tető tagolt kialakítása miatt egyes szakaszok átlagon felüli fesztávokat hidalnak át.

• Hiányoztak a teherátadásban kulcsszerepet játszó székállások és derékszelemenek.

• A fogópárok csak szimpla kivitelben készültek, ami nem biztosít megfelelő oldalirányú merevséget.

• A nappali feletti mestergerenda elégtelen felfekvéssel dolgozik, ami hosszú távon veszélyes lehajlást okozhat.

Ezek együttesen komoly statikai kockázatot jelentettek volna egy napelemrendszer telepítése esetén.

2. kép Hiányzó tetőszerkezeti elemek

Megoldási javaslat – szakszerű szerkezetmegerősítés szükséges

A biztonságos teherhordás helyreállítása érdekében az alábbi műszaki beavatkozásokat javasoltam:

• Fogópárok duplázása 7,5×15 cm-es elemekkel, átmenő menetes száras kapcsolatokkal.

• Utólagos függesztő elemek beépítése a taréjfogópárok tehermentesítésére.

• Székállás utólagos kialakítása, 15×15 cm teherelosztó gerendára támasztott oszlopokkal.

• Sarokmerevség biztosítása könyökfákkal.

• A mestergerenda alátámasztásának megerősítése vagy új teherelosztó elem beépítése.

Fontos hangsúlyozni, hogy a javítások megkezdése előtt statikus tervező bevonása elengedhetetlen, aki ellenőrző számításokat készít és terveket ad.

3. kép Nem megfelelően kilakított szerkezet

Tanulság – miért nélkülözhetetlen a műszaki ellenőrzés?

Ez az érdi projekt egyértelművé tette, hogy egy tetőszerkezet valódi állapota nem mindig látható első ránézésre. Egy hozzáépítés, felújítás vagy napelem telepítés előtt kötelező a statikai biztonság vizsgálata. Egy időben elvégzett építési műszaki ellenőrzés:

✔ Megelőzi a szerkezeti károkat
✔ Biztonságossá teszi a beruházást
✔ Csökkenti a későbbi költségeket és kockázatokat

Ha saját ingatlanod esetében is bizonytalan vagy a tetőszerkezet teherbírásával kapcsolatban, érdemes szakértőt bevonni. A családi házaknál is a biztonság az első.

A Építési műszaki ellenőrzés Érden – tetőszerkezeti problémák feltárása és megoldási javaslatok bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.

Ázott előtető, hiányos lábazati szigetelés

A bejárati ajtó feletti előtető fa oszlopai közvetlenül a betonra lettek ültetve, így feláznak és korhadnak. Helyes kialakításként fém oszlopfogadók alkalmazása lenne indokolt. Az előtető héjalása szintén felújításra szorul. Emellett az épület teljes kontúrján hiányzik a lábazati hőszigetelés, ami hőhidak kialakulásához vezet.

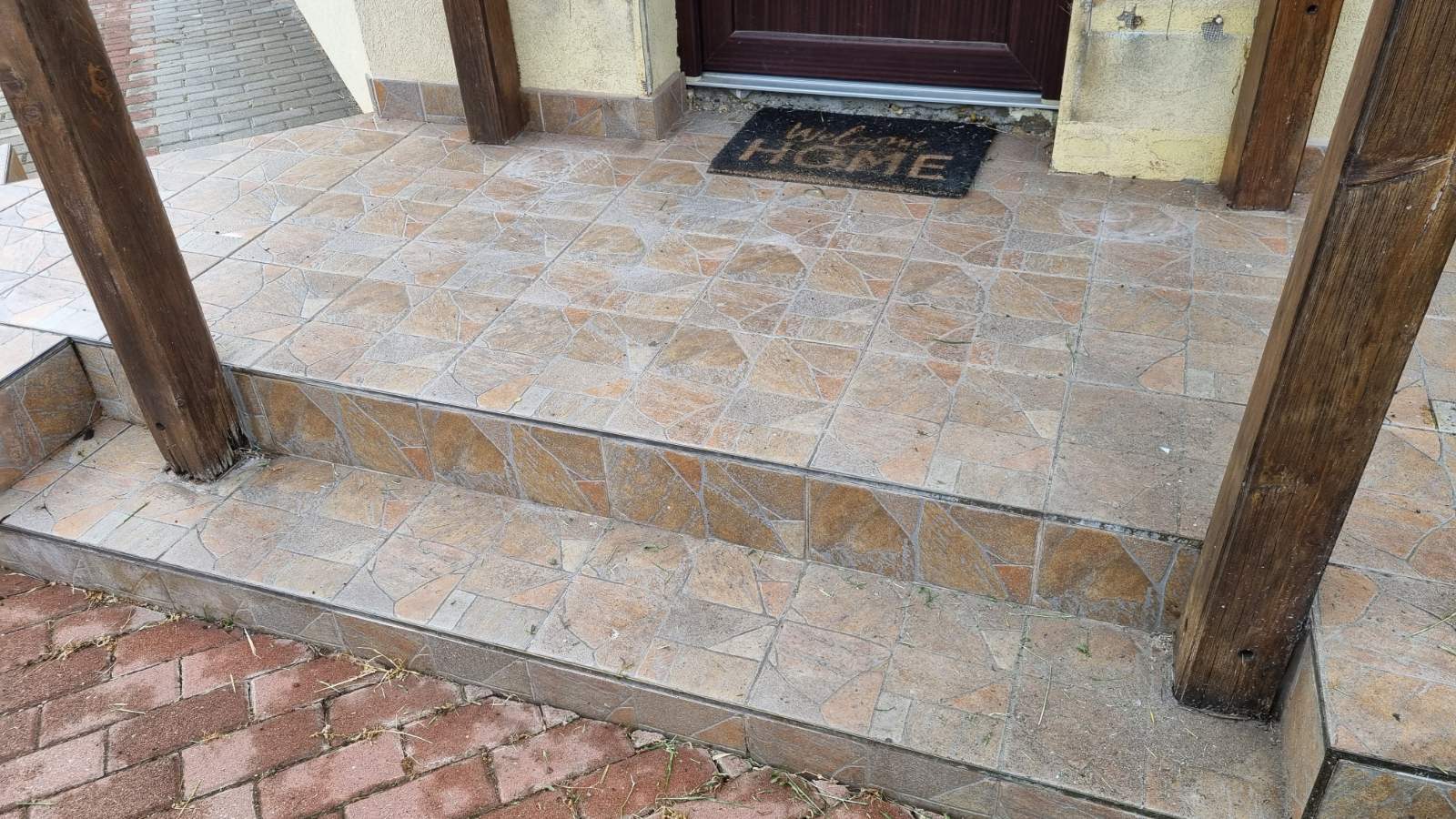

1. kép – az előtető oszlopai

Problémás csapadékvíz-elvezetés

Az ereszcsatornák hibásan a ház tövébe vezetik a vizet, ami a süllyedések kockázatát növeli. Emellett több helyen az ereszcsatornák sérültek, nem megfelelő lejtéssel készültek, így javításuk elengedhetetlen.

Nedvességi problémák, hibás vízszigetelés

Az épület hátsó részénél a hőszigeteletlen felületeken felázás jelei láthatók. A belső falakon, különösen padlóvonal közelében, magas nedvességértékeket mértünk. A terasz felőli utólagos nyílászáró-beépítés is hibás vízszigeteléssel készült, ez is belső nedvesedést okoz. Az épület teljes körvonalában javasolt az utólagos falinjektálásos víztelenítés.

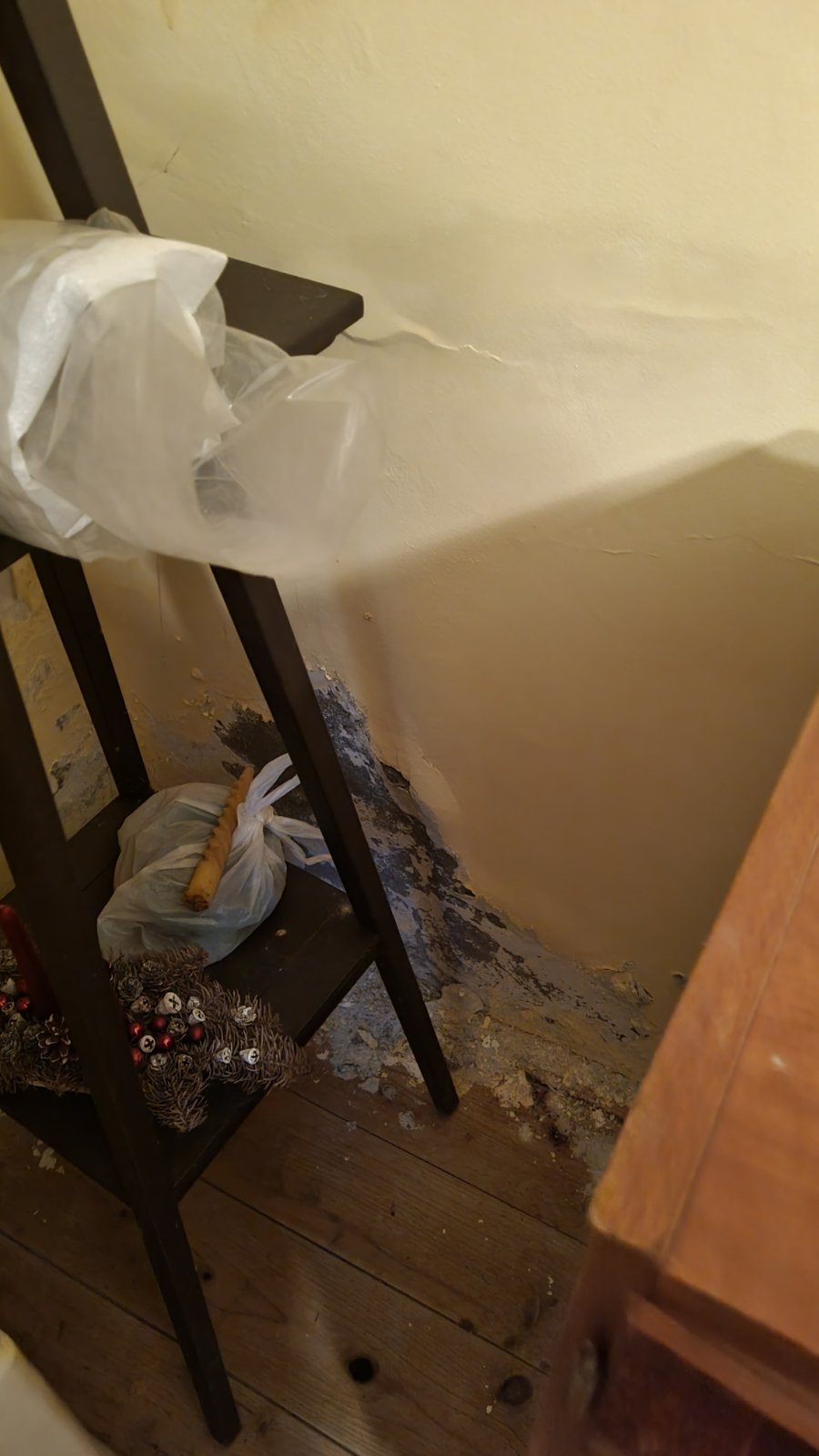

2. kép – nedvesség jelei a belső falakon

Padlószint alatti kockázatok

Magas nedvességértékeket mértünk a padlófelületeken is, ami felveti a padlószerkezet nem megfelelő vízszigetelésének gyanúját. Gazdaságos megoldás csak bontással és rétegrend újraépítésével érhető el.

Melléképület repedései, tetőtér állapota

A hátsó melléképület repedései az utólagos hozzáépítésből eredő konszolidációs süllyedés következményei, várhatóan nem okoznak további problémát. Ugyanakkor itt is jelen van a falnedvesség. A főépület tetőtéri beépítése félkész, a hőszigetelés nem megfelelő, kiegészítésre szorul. A nyílászárók párazárása sincs még megoldva.

Tető és ereszképzés hibái

A főépület pala héjazatát ugyan ismeretlen anyaggal kezelték, szerkezetileg jelenleg megfelelőnek tűnik. A tetőtérben beázásnyomok nem láthatók. Ugyanakkor az ereszképzés hibás: hézagos, esztétikailag és funkcionálisan is kifogásolható, a lambéria több helyen tönkrement. Teljes visszabontás és újraépítés javasolt.

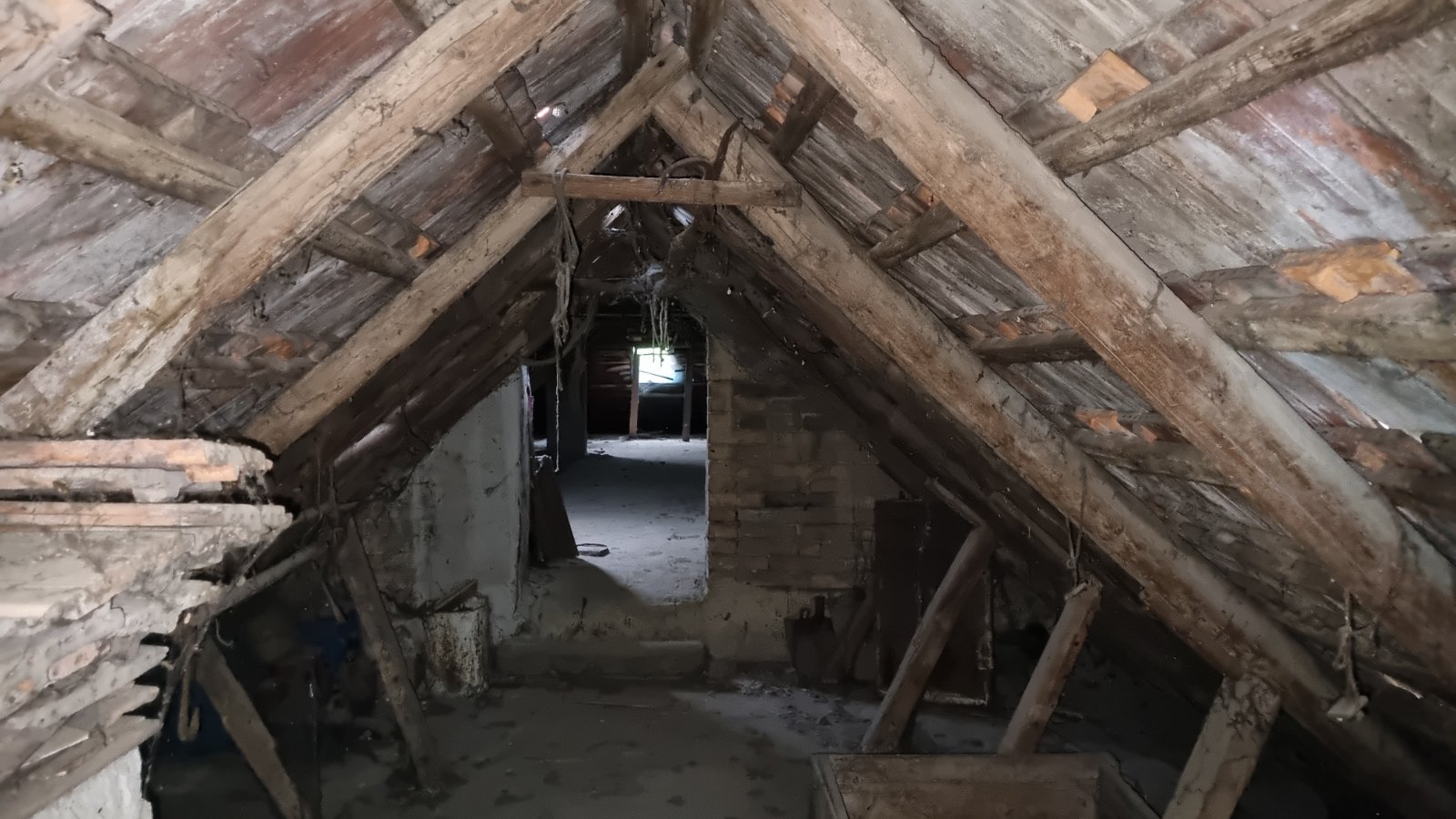

3. kép – A tetőszerkezet

Hiányos homlokzati szigetelés

A homlokzati hőszigetelés elöregedett, sérült és nem felel meg a mai elvárásoknak. Kiegészítő szigetelés szükséges. A nyílászárók párkányai és káva szigetelései hiányoznak, emiatt folyamatosan ázik a homlokzat, amit mielőbb orvosolni kell.

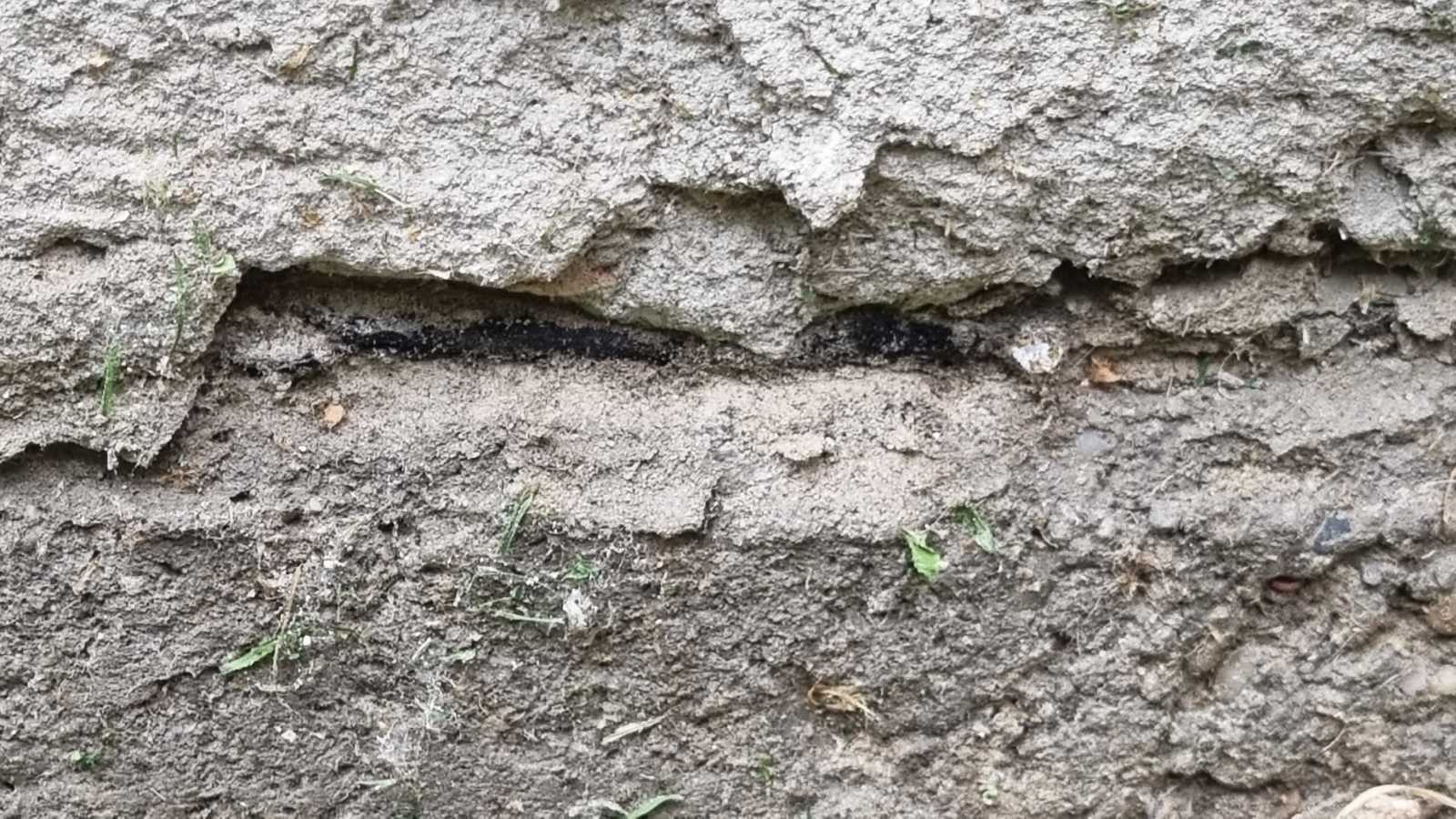

4. kép – Elavult szigetelés

Összegzés

A szemle során számos szerkezeti és nedvességi probléma került felszínre. A vízszigetelési és szigetelési hiányosságok, valamint az eresz- és tetőszerkezeti hibák jelentős felújítási munkákat tesznek szükségessé. Vásárlás előtt ezek költségét és kivitelezhetőségét mindenképp mérlegelni kell.

Zichyújfalui tapasztalataink ismét megerősítik: egy gondosan elvégzett műszaki szemle sok, elsőre nem látható hibára világít rá. Ezzel komoly anyagi kockázatokat lehet megelőzni.

A Mit mutatott meg a műszaki szemle? Zichyújfalui családi ház vizsgálata bejegyzés először Kovács Pál műszaki ellenőr-én jelent meg.
