Alaptest-feltárás Érden – sekély alapozás és zsugorodó agyagtalaj a repedések mögött (2. rész)

Amit a kutatógödör elárult az épületről

Esettanulmányom első részében egy teherhordó falon megjelenő repedés okát kerestük, és az eltömődött ereszcsatornáig, valamint az épület tövébe folyó csapadékvízig jutottunk. A javaslataim között szerepelt az alaptest feltárása egy kutatógödörrel. A tulajdonos elvégeztette a munkát, és értesített, hogy a feltárás elkészült – ebben a folytatásban azt mutatom be, mit találtam a második helyszíni szemlén.

1. A feltárás eredménye: törés magán az alaptesten

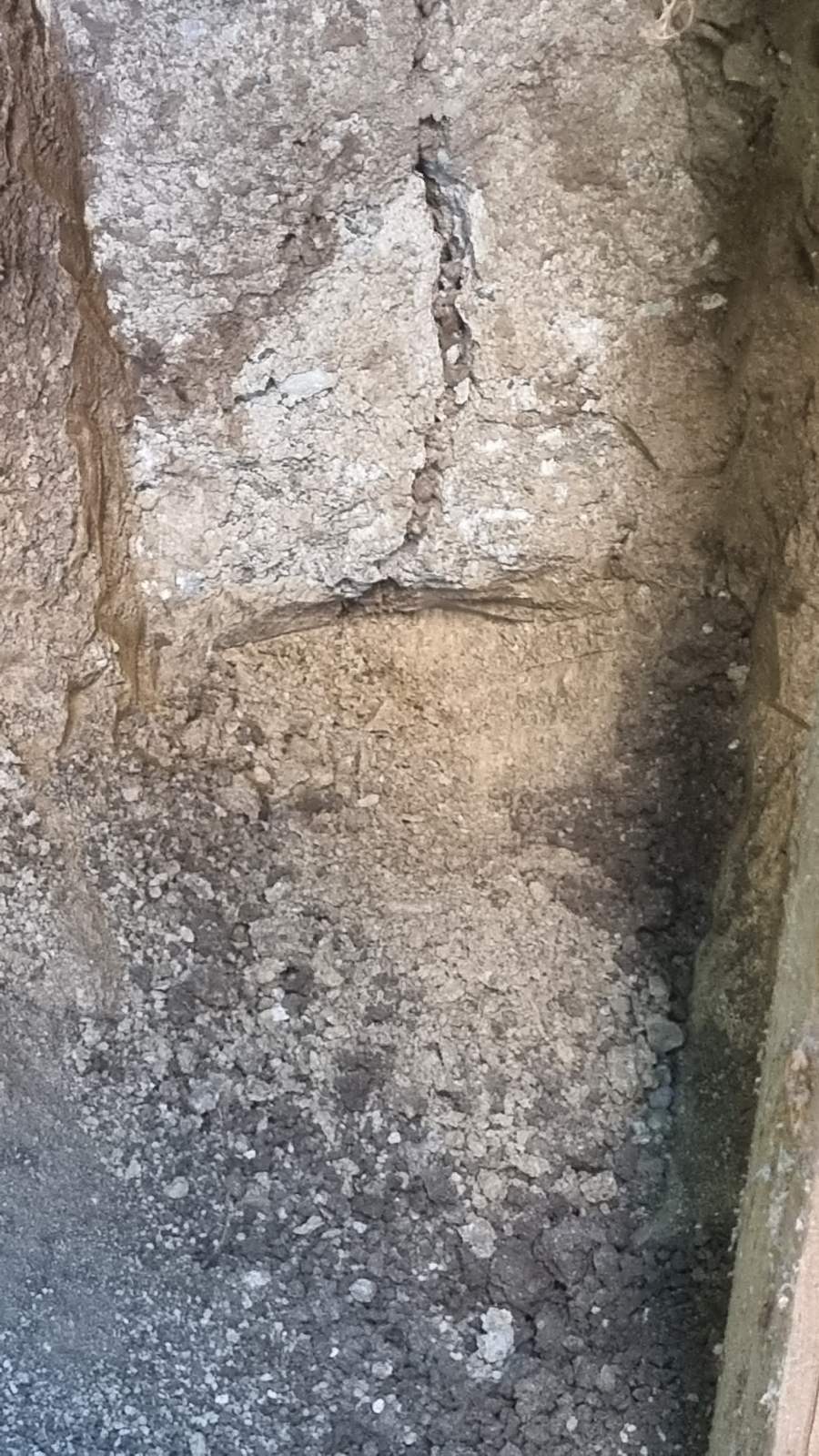

A kutatógödörbe tekintve rögtön látszott a lényeg: jól kivehető törés futott végig az alaptesten, amely pontosan a belső falon futó repedés vonalában alakult ki.

Ez a két hiba egymáshoz illeszkedése a diagnózis kulcsa. Amikor az alapozás és a felmenő falazat ugyanabban a függőleges síkban reped meg, az kizárja a vakolathibát, a zsugorodást és az egyszerű anyagfáradást. Ilyenkor az egész szerkezet mozog együtt: a süllyedés nem a falban keletkezik, hanem alulról adódik át rá.

2. Az alapozási mélység: alig 60 centiméter

A feltárás egy második, legalább ennyire fontos hiányosságot is láthatóvá tett: az alaptest alsó síkja alig éri el a terepszint alatti 60 centimétert.

Ez a mélység a mai műszaki elvárásokhoz képest kevés. A hazai gyakorlatban az alapozási síkot a fagyhatár alá kell vinni, ami síkvidéki viszonyok között jellemzően 80–100 centiméter. Egy ennél sekélyebb alapozás nemcsak a fagyhatás, hanem a talaj évszakos nedvességváltozásai iránt is sokkal érzékenyebb, hiszen éppen abban a felső talajrétegben ül, amelyik a legnagyobb mozgásokat végzi.

Fontos hangsúlyozni: egy régebbi épület esetében ez nem feltétlenül szabálytalanság volt az építés idején. A következmények viszont ma is élnek.

3. A talaj szerkezete: magas agyagtartalom

A gödör falából vett minta magas agyagtartalmú talajról árulkodott. Ez a tényező köti össze az első rész megállapításait a most feltárt károsodással.

Az agyagos talajok viselkedése ugyanis szélsőséges:

• Nedvesség hatására megduzzadnak, térfogatuk megnő.
• Kiszáradva jelentős mértékben zsugorodnak, térfogatuk csökken, a felszínen repedezni kezdenek.
• Ez a mozgás ciklikus, és minden nedvesedés–száradás ciklussal ismétlődik.

Egy fagyhatár alá vitt, megfelelő mélységű alapozás ezekből a mozgásokból keveset érez, mert a felső, erősen érintett réteg alatt ül. A 60 centiméteres síkon ülő alaptest viszont pontosan a mozgó zónában helyezkedik el.

4. Miért nőttek meg ugrásszerűen a repedések?

A tulajdonos arról számolt be, hogy a repedések tágassága az utóbbi száraz időszakban hirtelen megnőtt. A feltárás ezt az észrevételt egyértelműen igazolta.

A folyamat így állt össze:

1. Az eltömődött ereszcsatorna évekig tartósan nedvesen tartotta a talajt az épület sarka mellett, ahol az agyag megduzzadt és a finom frakciók kimosódtak.
2. A tartós aszály hatására ez a felázott, agyagos talajtest kiszáradt és összezsugorodott – jóval nagyobb mértékben, mint a környező, soha át nem ázott talaj.
3. A zsugorodás elvette a támaszt az amúgy is sekélyen ülő alaptest alól, így a süllyedés felgyorsult, és a meglévő repedések hirtelen kitágultak.

A tulajdonosi megfigyelés tehát nem szubjektív benyomás volt, hanem a károsodás menetének pontos leírása. Érdemes rá figyelni: a repedések tágasságának változása az egyik legértékesebb információ, amit egy tulajdonos a szakértőnek átadhat.

5. A következtetés: utólagos alaptest-megerősítés szükséges

A két tényező – a nem megfelelő alapozási mélység és a nagy zsugorodási hajlamú agyagos altalaj – külön-külön is problémát okozott volna. Együtt, a rosszul elvezetett csapadékvízzel kiegészülve viszont elkerülhetetlenül károsodáshoz vezettek.

Ha az épület mélyebben megválasztott alapozási síkkal készül, és a csapadékvizet megfelelő távolságra vezetik el az épülettől, ezek a hatások lényegesen kisebb mértékben érintették volna a szerkezetet.

A jelen állapotban az alaptest utólagos megerősítése szükséges. Ez tartószerkezeti tervező feladata, a megoldás a feltárt adatok alapján választható ki – és a munka csak akkor lesz tartós, ha a vízelvezetés rendezése is megtörténik. Az ok megszüntetése nélkül bármilyen megerősítés csak időt nyer.

Összegzés: a feltárás nem költség, hanem döntési alap

Ez az eset jól mutatja, miért ragaszkodom a kutatógödörhöz, mielőtt bárki hozzákezd a javításhoz. Néhány óra munkával olyan információkhoz jutottunk – alapozási mélység, talajszerkezet, a törés helye –, amelyek nélkül a megerősítés megtervezése puszta találgatás lenne.

Ha ingatlanán repedéseket tapasztal, különösen ha azok mérete az elmúlt száraz évek során láthatóan nőtt, kérjen szakértői helyszíni szemlét. A folyamat magától nem áll meg, a beavatkozás pedig annál egyszerűbb, minél korábban kezdődik.
