Új építésű ház tetőszerkezetének ellenőrzése javítás előtt és után

Miért elengedhetetlen a tetőszerkezet szakszerű ellenőrzése?

A tető az épület koronája, de ami ennél is fontosabb: a ház első védelmi vonala az elemekkel szemben. Egy családi ház építése során a legkisebb hanyagság is súlyos, sőt, akár visszafordíthatatlan szerkezeti károsodásokhoz vezethet. Jelen esettanulmányunkban egy Szigetszentmiklóson végzett műszaki ellenőrzést mutatunk be, ahol egy újépítésű ingatlan tetőszerkezetén fedeztünk fel komoly statikai hiányosságokat még az átadás előtt.

Műszaki ellenőrként elsődleges feladatom, hogy biztosítsam a kivitelezés terv szerinti, szabályos és biztonságos megvalósulását. A szigetszentmiklósi helyszínen azonban a látvány rögtön rávilágított egy olyan problémára, ami a laikus szemnek talán láthatatlan maradt volna, de a ház hosszú távú stabilitását veszélyeztette. Ez az eset kiváló példája annak, miért nem szabad spórolni a szakszerű ellenőrzésen egy ilyen jelentős beruházás során.

1. A probléma feltárása: Amikor a „spórolás” statikai kockázattá válik

A helyszíni szemle során az ácsszerkezetet vettük górcső alá. Az első szemrevételezéskor szembetűnt, hogy a tetőszerkezet bár elkészült, valahogy „hiányosnak” tűnik. A tetőtérbe lépve azonnal láthatóvá váltak a kritikus hiányosságok. Bár a faanyagok jó minőségűek voltak és a rögzítések is jónak tűntek, két alapvető szerkezeti elem teljes mértékben hiányzott.

Hová tűntek a fogópárok és a könyökfák?

A tervdokumentációt és a megépült szerkezetet összevetve kiderült, hogy a kivitelező egyszerűen „kifelejtette” a fogópárokat és a székoszlopoknál a könyökfákat. Ez nem csupán egy esztétikai hiba volt, vagy egy elmaradt apróság. Ezek az elemek a tető statikai integritásának sarokkövei.

Az alábbi képeken jól látható az eredeti állapot, ahol a tetőgerenda-rendszer szabadon állt, a szükséges merevítések nélkül:

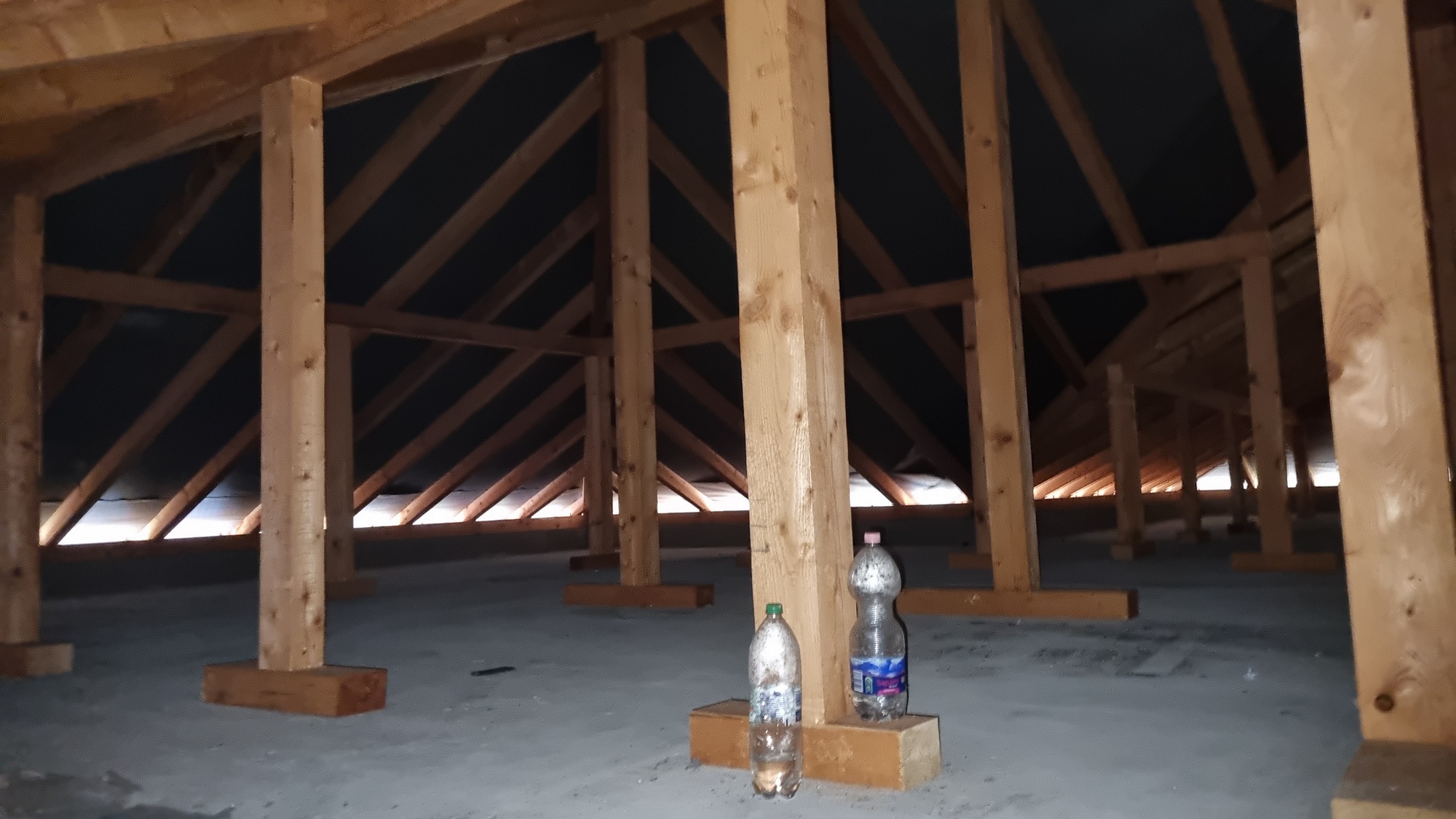

1. kép: A tetőszerkezet fogópárok nélkül.

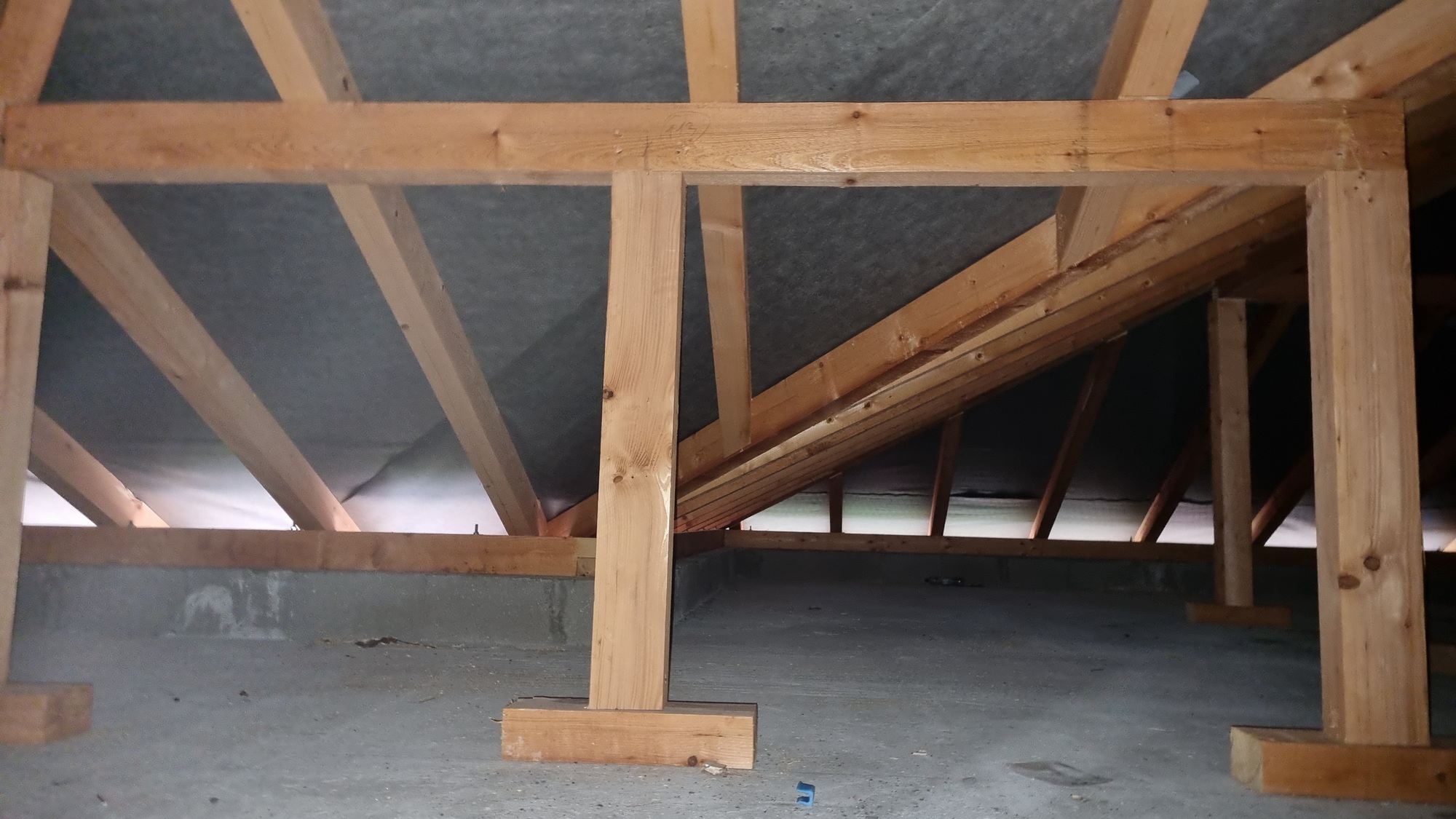

2. kép: Közeli kép a hiányzó könyökfákról.



3. kép: A tetőtér távolabbi képe az eredeti állapotban.

2. A hiányzó elemek statikai szerepe: Miért veszélyes a merevítés nélküli tető?

A műszaki ellenőri jelentésemben részletesen kifejtettem a hiányzó elemek funkcióját, hogy a megrendelő és a kivitelező is megértse a helyzet komolyságát.

Fogópárok: A tető hosszanti merevítése

A fogópárok vízszintes gerendák, amelyek a szemközti tetőszarufákat kötik össze a torokszorító magasságában. Ezek az elemek biztosítják a tetőszerkezet hosszanti irányú sarokmerevségét. Alapvető feladatuk, hogy megakadályozzák a tető hosszanti irányú kidőlését (például erős szélnyomás esetén), és segítsenek egyenletesen elosztani a tetőre nehezedő terheket a szarufák között.

Fogópárok nélkül a tetőszerkezet labilis marad, és a szélviharok jelentős deformációkat, sőt, a szerkezet összeomlását okozhatják.

Könyökfák: A székoszlopok stabilizálása

A könyökfák rövid, ferde merevítők, amelyek a székoszlopok (vagyis a tetőt alátámasztó függőleges oszlopok) és a vízszintes gerendák közötti kapcsolatot erősítik meg. Ezek az elemek biztosítják a tetőszerkezet keresztirányú sarokmerevségét. Alapvető szerepük, hogy stabilizálják a függőleges oszlopokat, és megakadályozzák azok kihajlását, vagy keresztirányú elmozdulását.

Könyökfák nélkül a függőleges oszlopokra nehezedő terhelés koncentrálttá válik, és fennáll a kockázata, hogy az oszlopok nem tudják megfelelően közvetíteni a terhet az alatta lévő falakra, ami a tető egy részének leszakadásához vezethet.

Összegezve: a fogópárok és könyökfák hiánya miatt a szigetszentmiklósi tetőszerkezet nem rendelkezett a szükséges hossz- és keresztirányú sarokmerevséggel, ami jelentős statikai kockázatot jelentett.

3. A helyreállítási folyamat: A kivitelező kötelezése a javításra

A helyszíni szemlét követően azonnal kiállítottam a műszaki ellenőri jelentést, amelyben dokumentáltam a hiányosságokat, és köteleztem a kivitelezőt a szerkezet szakszerű megerősítésére. A kivitelezőnek a tervdokumentációban szereplő eredeti statikai számításoknak megfelelően kellett pótolnia a hiányzó elemeket.

A műszaki ellenőr szerepe a javításban

A helyreállítás során folyamatosan nyomon követtem a munkálatokat. Ellenőriztem, hogy a beépített új fogópárok és könyökfák megfelelő méretűek-e, megfelelő anyagból készültek-e, és szakszerűen vannak-e rögzítve a meglévő szerkezethez. A rögzítéseknél különös figyelmet fordítottam a megfelelő csavarkötések és sarokvasak használatára, hogy biztosítsam a kötés tartósságát és teherbírását.

4. Az eredmény: Stabil és biztonságos tetőszerkezet

A kivitelező a kötelezésnek eleget tett, és rövid időn belül pótolta a hiányzó szerkezeti elemeket. A megerősített tetőszerkezetet egy újabb helyszíni ellenőrzés során vettem át, ahol megállapítottam, hogy a szerkezet már rendelkezik a szükséges hossz- és keresztirányú merevítéssel, és statikailag biztonságos.

Az alábbi képek a javítás utáni állapotot mutatják:

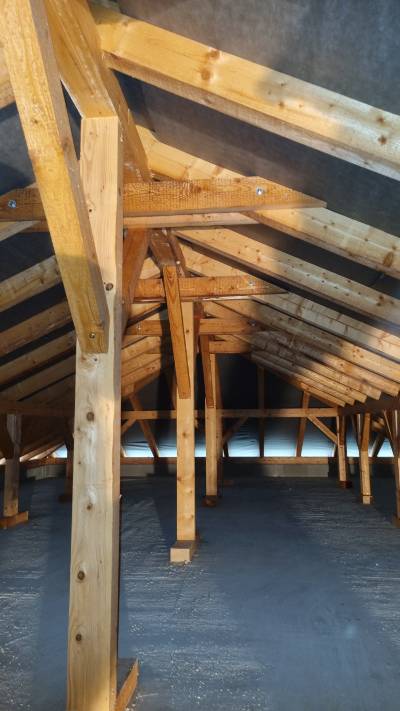

4. kép: Újonnan beépített székoszlopok és keresztmerevítők.

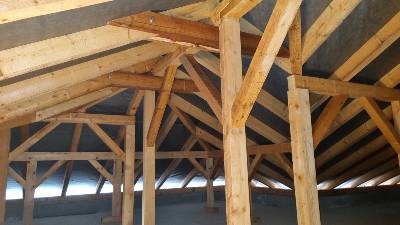

5. kép: A megerősített szerkezet távolabbi képe.

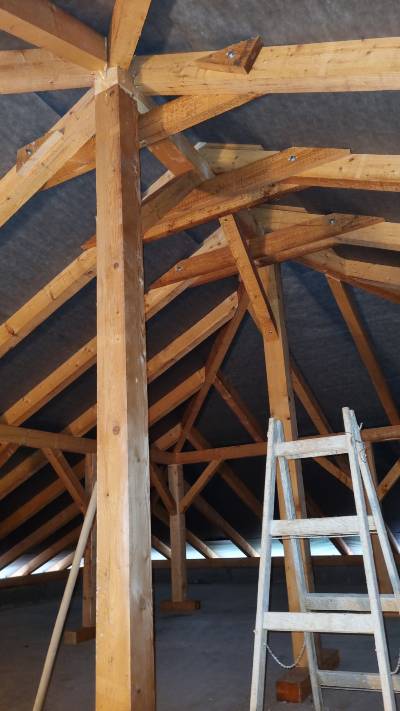

6. kép: A fogópárok rögzítésének közeli képe.

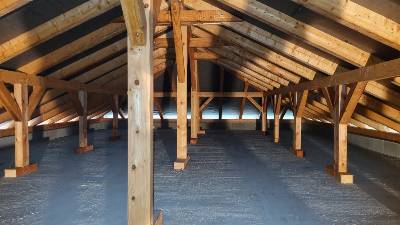

7. kép: A tetőszerkezet már stabil és merev.



Miért kulcsfontosságú a műszaki ellenőrzés minden szakaszban?

A szigetszentmiklósi eset kiválóan szemlélteti, hogy az építkezés során még a legtriviálisabbnak tűnő részletek is komoly problémákat rejthetnek magukban. A fogópárok és könyökfák hiánya statikai kockázatot jelentett, amely megfelelő ellenőrzés nélkül akár tragédiához is vezethetett volna.

A műszaki ellenőr feladata nem csupán a hibák felkutatása, hanem a megoldás kidolgozása és a javítás ellenőrzése is. Ez az esettanulmány rávilágít arra, hogy a szakszerű ellenőrzés már az ácsszerkezet építésének kezdeti szakaszában is kulcsfontosságú, hogy elkerülhetők legyenek a későbbi, sokkal költségesebb és bonyolultabb helyreállítási munkálatok.

A megrendelő számára a műszaki ellenőr alkalmazása egyfajta biztosítékot jelent arra, hogy az ingatlana a legmagasabb műszaki és biztonsági szabványoknak megfelelően épül meg, megvédve ezzel a befektetését és hosszú távú nyugalmát.
