Miért nem szabad spórolni az épület földmérő általi kitűzésén?

A precíz kezdés fontossága az építkezésen

Műszaki ellenőrként gyakran tapasztalom, hogy az építkezések kezdeti fázisában, a lelkesedés hevében, hajlamosak a kivitelezők és az építtetők a legfontosabb lépéseket elnagyolni. Az egyik ilyen, sajnos túl gyakran alábecsült lépés az épület geodéta, vagyis földmérő általi, precíz kitűzése.

„Csak mérjük ki a kerítéstől!” – hangzik el sokszor a mondat, ami később százezres, sőt milliós pluszköltségeket és jogi vitákat eredményezhet. Ebben az esettanulmányban egy konkrét példán keresztül mutatom be, miért elengedhetetlen a profi geodéziai kitűzés, és milyen következményei lehetnek a „mérőszalagos módszernek”.

1. A csapda: Miért nem megbízható a kerítéstől való mérés?

Egy épület helyét a teleken belül a jogerős építési engedély és a hozzá tartozó helyszínrajz határozza meg, milliméter pontos koordinátákkal. A kivitelezők azonban gyakran az egyszerűbb utat választják: kijelölik a telekhatárokat (vagy a meglévő kerítéseket), és onnan mérőszalaggal mérik ki az épület sarokpontjait.

Ez a módszer több sebből vérzik. Először is, a meglévő kerítések ritkán esnek egybe a jogilag hiteles telekhatárral. Másodszor, a mérőszalaggal végzett mérésnél, különösen egyenetlen terepen, elkerülhetetlenek a pontatlanságok. Pár centiméteres hiba a kitűzésnél a falazásnál már jelentős torzulást okozhat, ami kihathat a tetőszerkezetre és a belső terekre is.

De a legsúlyosabb kockázat jogi természetű: ha az épület akárcsak néhány centiméterrel is átlógi a szomszéd telekre, vagy nem tartja be az előírt oldalkertet, az építésrendészeti bírságot, rosszabb esetben a túlnyúló rész visszabontását vonhatja maga után. Az alábbi képen látható, hogyan kezdődik egy alapozás, ahol még minden egyenesnek tűnik:

2. A geodéta szerepe: Centiméteres pontosság az alapoktól

A földmérő mérőállomással és GPS technológiával, a hivatalos koordináta-rendszer alapján határozza meg az épület sarokpontjait. Ez a módszer kiküszöböli az emberi tévedést és a terepviszonyokból adódó pontatlanságokat. A geodéta által elhelyezett cövekek garantálják, hogy az épület pontosan oda kerül, ahová a tervező álmodta, és ahová az engedély szól.

Vannak helyzetek, amikor a kivitelező úgy érzi, nincs szükség geodétára, például új parcellázású telkeknél, ahol a telekhatárok frissen vannak kimérve. Azonban még ebben az esetben sem javasolt az épületet a telekhatároktól mérve, mérőszalagosan kitűzni. A friss karók is elmozdulhatnak a gépi földmunka során, vagy egyszerűen a tereprendezés áldozatává válhatnak. A biztonság érdekében mindig a geodéta általi, koordináta-alapú kitűzést kell választani.

3. A legkritikusabb hiba: A kitűzési pontok elvesztése a földmunka során

A legprecízebb kitűzés is hiábavaló, ha a kitűzési pontokat (a cövekeket) a sávalapozási munkálatok megkezdése előtt nem biztosították ki. A zsinórpadok felállítása és a sávalapok kiásása során a cövekek szinte biztosan eltűnnek, elmozdulnak.

Ha a kivitelező nem helyez el fix referenciapontokat a munkaterületen kívül (például egy meglévő betonkerítésre vagy egy távolabbi oszlopra), amelyekből a sarokpontok bármikor visszaállíthatók, akkor az alapozás után a falazás megkezdése előtt már csak tippelni lehet, hol is kellene állniuk a falaknak.

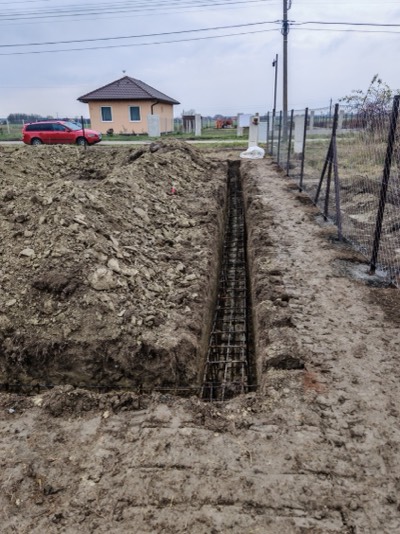

Itt egy kép a sávalap vasalásáról. A precízen behelyezett vasalat már önmagában is fixálja a pontokat, de mi van, ha az egész vaskosár eltolódott a kiásott árokban?

1. kép: Sávalap vasalása

4. A helyes gyakorlat: Újratűzés a lábazati falazás előtt

Műszaki ellenőrként az egyik legfontosabb előírásom, hogy amennyiben a kitűzési pontokat a sávalapozás előtt nem biztosították ki, vagy a kivitelezés során kétség merül fel a pontosságukkal kapcsolatban, úgy a lábazati falazás előtt ajánlatos a földmérővel újra letűzetni a falazatok sarokpontjait.

Ez a lépés elengedhetetlen ahhoz, hogy a falak pontosan a tervek szerinti helyre kerüljenek, és elkerüljük a ferde helyiségeket, a nem illeszkedő nyílászárókat és a szerkezeti feszültségeket. A geodéta ilyenkor a már elkészült sávalap tetejére jelöli ki a falak pontos helyét.

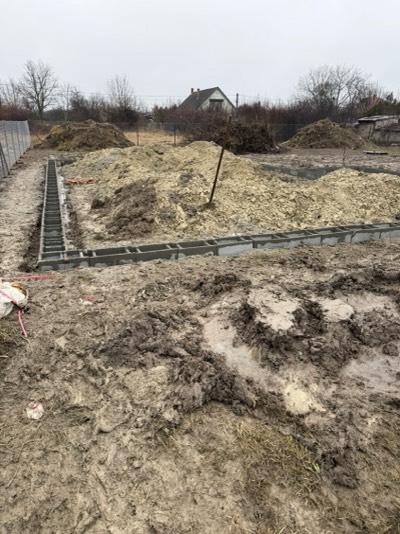

Íme egy példa arra, amikor már elkészült a sávalap és a lábazati falazat első sora. Itt már látható az elmozdulás kockázata, ha nem volt precíz az újratűzés:

2. kép: A sávalap és a lábazati falazat első sora.



Összegzés: A geodéta költsége a legjobb befektetés

A geodéziai kitűzés költsége egy építkezés teljes költségvetéséhez képest elenyésző, de a hiánya vagy pontatlansága miatt keletkező károk és többletköltségek ennek többszörösére rúghatnak. Műszaki ellenőrként határozottan állítom: az épület földmérő általi kitűzése nem egy opcionális luxus, hanem a biztonságos és szabályos kivitelezés alapköve.

A precíz kitűzés nyugalmat ad az építtetőnek, megkönnyíti a kivitelező munkáját, és garantálja, hogy a ház hosszú távon is megőrzi értékét és szerkezeti integritását. Ne spóroljon a geodétán – az a legbiztosabb befektetés, amit az építkezés megkezdésekor tehet!

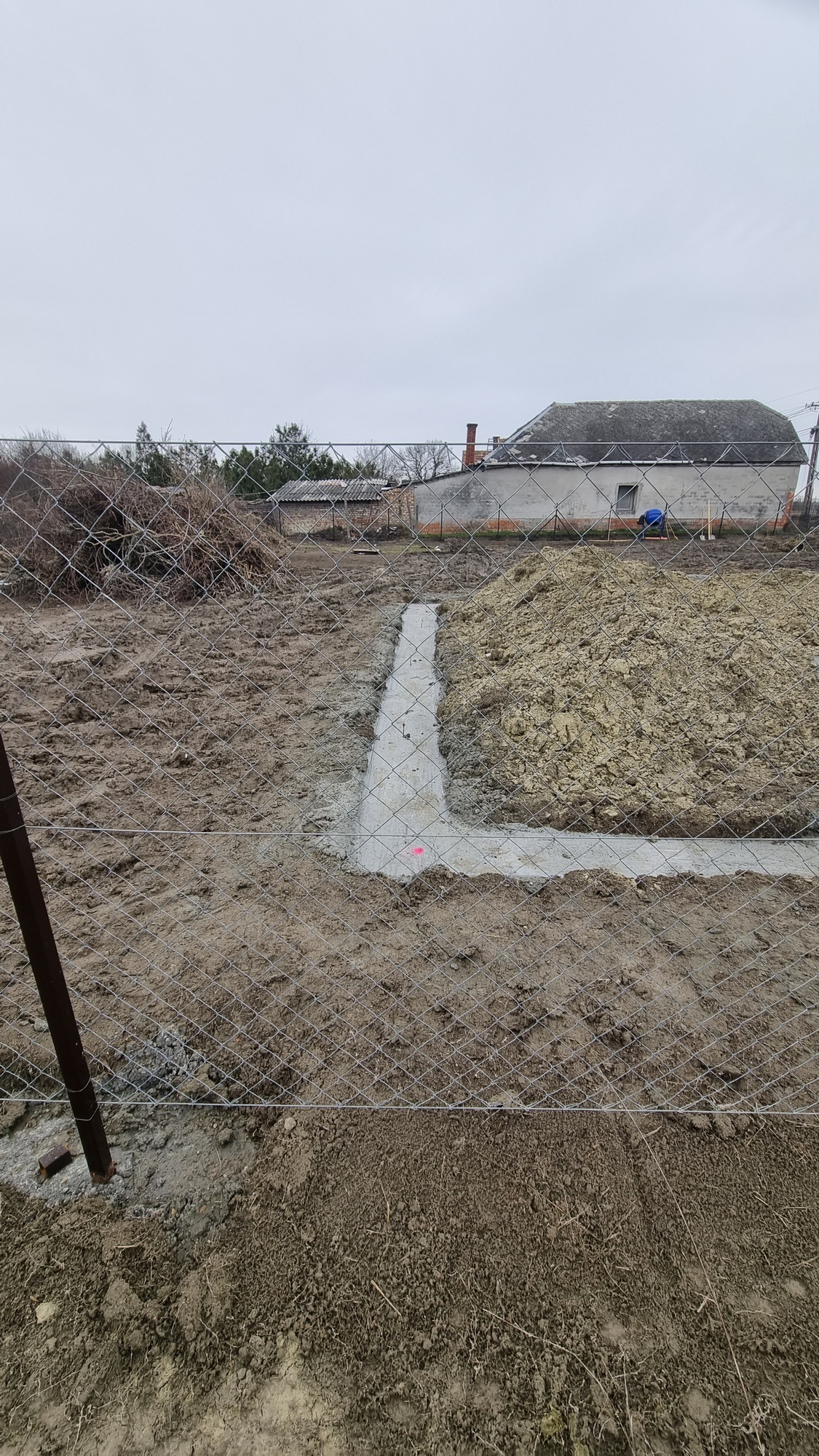

3. kép: Íme a kész sávalap.
